Swisson XSH Hybrid 1 auf 4 DMX/Powercon Splitter

Der Swisson XSH Hybrid Splitter ist eine innovative Kombination aus DMX-Splitter und Stromverteiler in einem kompakten Gehäuse. Er verbindet die DMX-Signalverteilung mit der Stromversorgung über ein einziges Gerät — ideal für moderne DMX-Setups, in denen sogenannte Hybridkabel mit XLR- und powerCON-Steckern zum Standard geworden sind.

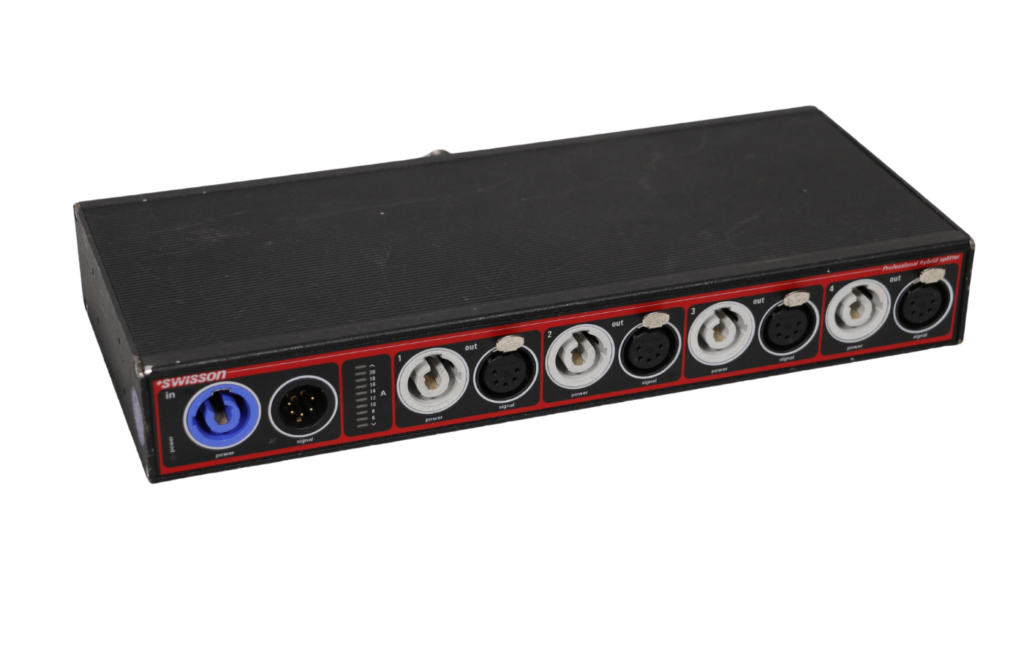

Der XSH verfügt über einen powerCON 20A Eingang und einen XLR-Eingang sowie vier Paare aus powerCON 20A und XLR-Ausgängen. Anstelle von zwei separaten Geräten (Stromsatellit und DMX-Splitter) vereint der XSH beides in einem bewährten Paket. Die DMX-Signale werden dabei geboostet, regeneriert und reflektionsfrei an die Ausgänge weitergeleitet.

Alle vier DMX-Ausgänge sind individuell optisch isoliert — jeder Ausgang ist vollständig vom Eingang und von den anderen Ausgängen getrennt. Der DMX-Eingang verfügt über eine integrierte Terminierung. Damit wird maximale Signalintegrität gewährleistet, auch bei gemischten Geräten unterschiedlicher Hersteller.

Ein integriertes Amperemeter mit LED-Balkenanzeige zeigt die aktuelle Stromaufnahme in Echtzeit an. So kann jederzeit sichergestellt werden, dass die angeschlossenen Kabel nicht am Limit betrieben werden. Die maximale Gesamtlast über alle powerCON-Ausgänge beträgt 19,8 Ampere.

In der RDM-fähigen Variante (XSH-xxR) wird das RDM-Protokoll vollständig unterstützt: Der Splitter leitet RDM-Nachrichten bidirektional weiter und ist selbst per RDM auffindbar und konfigurierbar. Über RDM kann auch die Stromaufnahme remote überwacht werden.

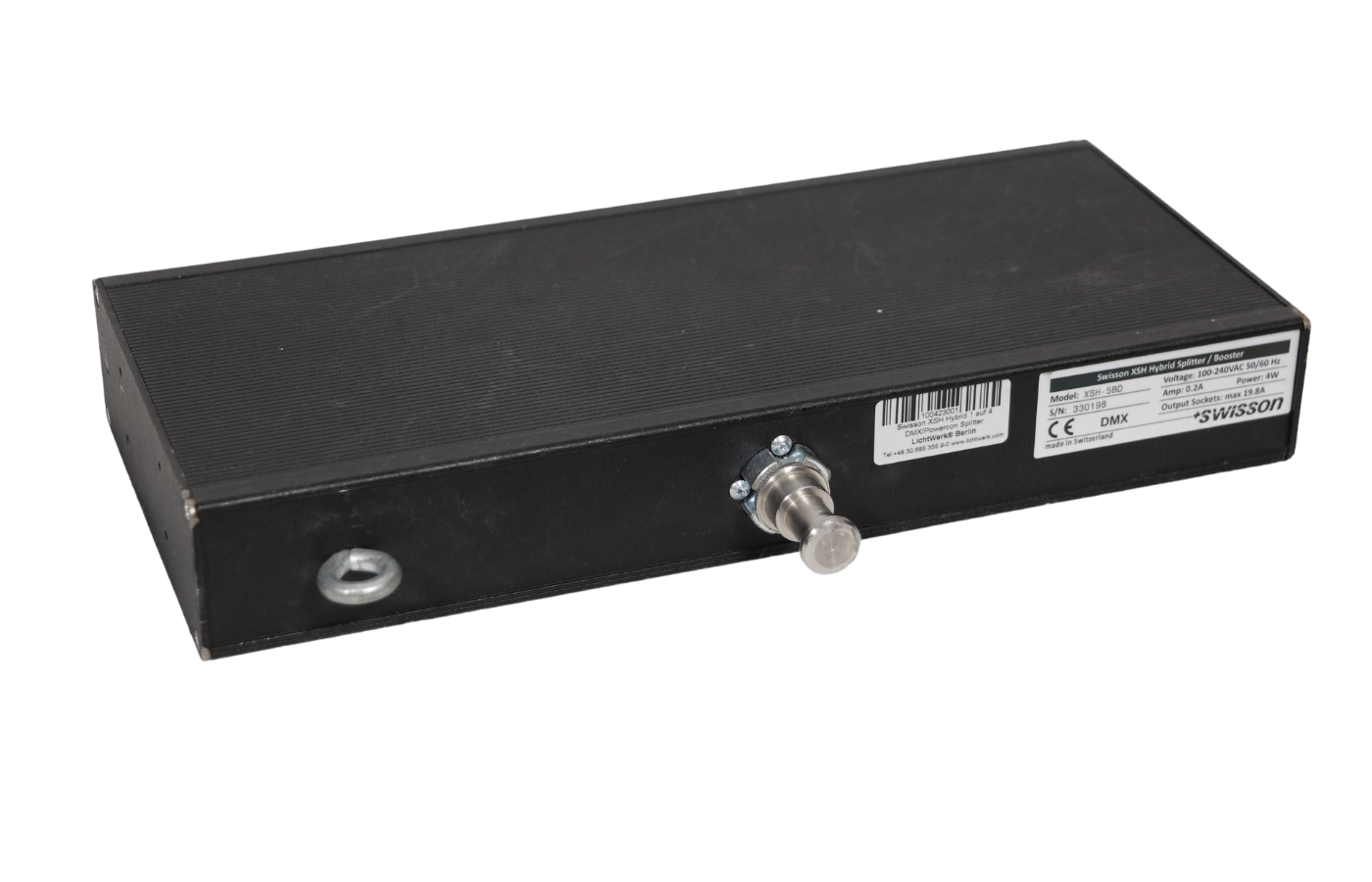

Das kompakte Box-Gehäuse verfügt über M10-Gewindepunkte für Clamp-Befestigung und Sicherungsöse. Ein optionales 19-Zoll-Rack-Montagekit ist separat erhältlich (XAC-RACKM-XSH). Die Stromversorgung erfolgt über ein Schaltnetzteil mit universeller Spannungstoleranz (100–240 V AC).

Technische Daten

Konfiguration	1 Eingang → 4 Ausgänge (1:4 Hybrid Splitter)
DMX-Eingang	1× XLR (5-Pol oder 3-Pol je nach Variante) mit integrierter Terminierung
DMX-Ausgänge	4× XLR (5-Pol oder 3-Pol je nach Variante), optisch isoliert
Power-Eingang	1× Neutrik powerCON 20A (blau)
Power-Ausgänge	4× Neutrik powerCON 20A (grau)
Max. Gesamtlast (Power)	19,8 A
Optische Isolation	Ja (alle DMX-Ports individuell isoliert)
RDM	Ja, bidirektional (bei XSH-xxR Varianten)
Amperemeter	Integriert (LED-Balkenanzeige, 0–20 A)
DMX-Standard	ANSI E1.11
RDM-Standard	ANSI E1.20
Betriebsspannung	100–240 V AC, 50/60 Hz (Universal-Schaltnetzteil)
Typische Leistungsaufnahme	4 W
Betriebstemperatur	−30 bis +50 °C
Befestigung	M10-Gewinde für Clamp + Sicherungsöse; 19"-Rack optional (XAC-RACKM-XSH)
Gewicht	ca. 1,4 kg
Abmessungen (B × T × H)	302 × 133,5 × 44,4 mm

Anwendung

Kombinierte DMX-Signal- und Stromverteilung über Hybridkabel (XLR + powerCON)
Vereinfachung von Aufbau und Verkabelung bei LED-Scheinwerfer-Rigs
Dezentrale Verteilung auf der Bühne, am Truss oder an Traversenpositionen
DMX-Signalboost und -regeneration über größere Distanzen
Echtzeit-Überwachung der Stromaufnahme via integriertem Amperemeter
RDM-fähige Installationen mit Remote-Monitoring der Leistungsaufnahme
Touring- und Festival-Setups mit schnellem Aufbau durch Hybridkabel
Absicherung empfindlicher Geräte durch optische Isolation aller DMX-Ports

Besondere Merkmale

Hybrid-Design: DMX-Splitter + Stromverteiler in einem Gerät
4 × powerCON 20A + 4 × XLR Paare: Perfekt für Hybridkabel-Setups
Optische Isolation aller DMX-Ports: Schutz vor Signalstörungen und Erdschleifen
Integriertes Amperemeter (LED-Balken): Echtzeit-Stromüberwachung, Überlastwarnung
Bidirektionales RDM: Remote-Monitoring der Stromaufnahme (bei XSH-xxR Varianten)
Integrierte DMX-Terminierung am Eingang: Kein externer Terminator erforderlich
M10-Clamp-Befestigung + Sicherungsöse: Direkte Montage am Truss oder Rigging
19″-Rack-Montage optional: Nachrüstbar mit XAC-RACKM-XSH Rack-Kit
Universal-Netzteil (100–240 V): Weltweiter Einsatz ohne Spannungsumstellung
Nur 1,4 kg: Kompakt und leicht genug für Truss-Montage

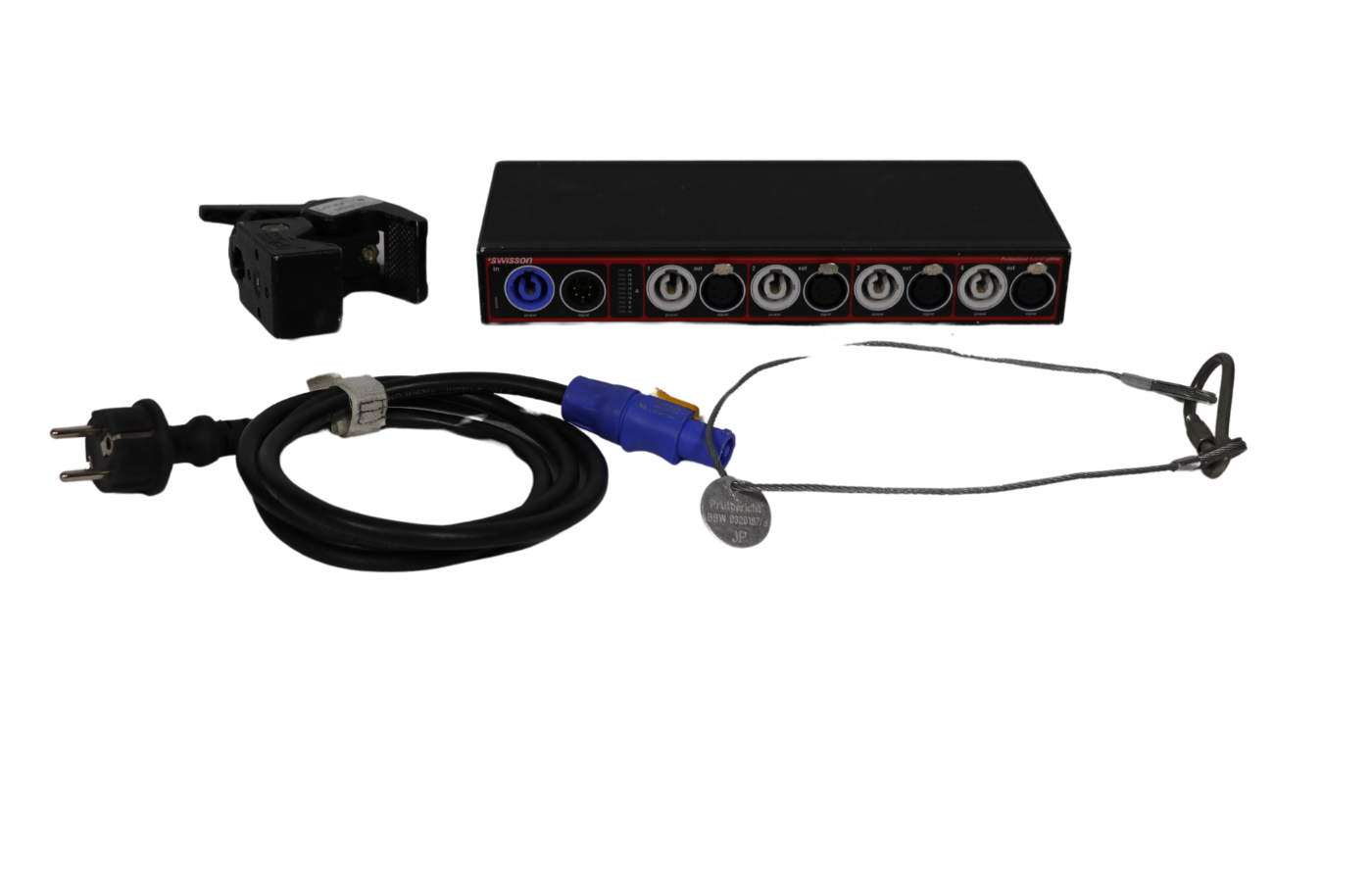

Lieferumfang

1× Swisson XSH Hybrid Splitter (Box-Variante)
Hinweis: Rack-Montagekit (L-Brackets + Schrauben) ist nicht im Lieferumfang der Box-Variante enthalten und separat erhältlich (XAC-RACKM-XSH).

FAQ

Was ist ein Hybrid-Splitter und wofür brauche ich ihn?

Ein Hybrid-Splitter kombiniert die Funktionen eines DMX-Splitters und eines Stromverteilers in einem einzigen Gerät. Statt zwei separate Geräte (DMX-Splitter + Stromsatellit) aufzubauen und zu verkabeln, erledigt der XSH beides gleichzeitig. Das ist besonders praktisch bei modernen LED-Scheinwerfern, die mit Hybridkabeln (XLR + powerCON) angeschlossen werden.

Was bedeutet „optisch isoliert" beim XSH?

Jeder der vier DMX-Ausgänge ist galvanisch und optisch vollständig von den anderen Ausgängen und vom Eingang getrennt. Spannungsspitzen, Erdschleifen oder Störungen auf einem Ausgang können nicht auf andere Ports oder zurück zum Pult übertragen werden.

Wie viel Strom kann ich über den XSH verteilen?

Die maximale Gesamtlast aller angeschlossenen Geräte über die powerCON-Ausgänge beträgt 19,8 Ampere — unabhängig von der Netzspannung. Das integrierte Amperemeter zeigt die aktuelle Last in Echtzeit an. Wird die 20-A-Grenze überschritten, warnt die LED-Anzeige.

Kann der XSH an einem Truss montiert werden?

Ja. Die Box-Variante verfügt über M10-Gewindepunkte für Standard-Clamps und eine Sicherungsöse. So kann der XSH direkt am Truss oder an Traversenpositionen befestigt werden.

Ist der XSH RDM-fähig?

Das hängt von der Variante ab. Die XSH-xxR Modelle (z. B. XSH-5BR) unterstützen bidirektionales RDM — der Splitter leitet RDM-Nachrichten weiter und ist selbst per RDM auffindbar. Die XSH-xxD Modelle arbeiten nur mit DMX und ignorieren RDM-Daten.

Kann der XSH auch ins 19-Zoll-Rack eingebaut werden?

Ja, mit dem optionalen Rack-Montagekit XAC-RACKM-XSH (separat erhältlich). Dieses Kit enthält L-Brackets und Schrauben für den 19-Zoll-Rack-Einbau.
