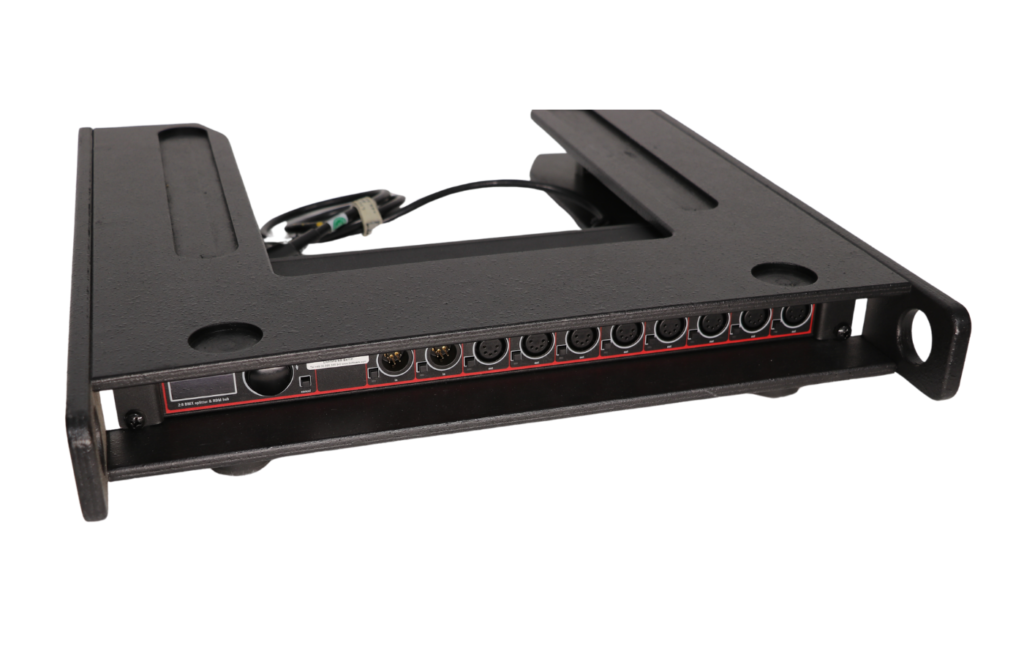

Swisson XPD-28 2:8 DMX & RDM Splitter

Der Swisson XPD-28 ist ein vielseitiger professioneller DMX- und RDM-Splitter aus der Schweiz und gilt als einer der zuverlässigsten und funktionsreichsten DMX-Verteiler auf dem Markt. Er verteilt die DMX-Signale zweier unabhängiger Eingangs-Universen auf bis zu acht Ausgänge, boostet und refresht die Signale dabei zuverlässig.

Die flexiblen 8 Ausgänge lassen sich per Knopfdruck jedem der beiden Eingangs-Universen frei zuweisen – so kann das Gerät als 1:8 Splitter, als 2:4/4:4 A/B-Splitter oder in beliebigen anderen Aufteilungen betrieben werden. Das ermöglicht optimale Ausnutzung aller Ports in jeder Situation.

Dank optischer Isolation aller Signalports schützt der XPD-28 angeschlossene Geräte vor potenziell schädlichen Spannungsspitzen und Signalstörungen — das ist ein entscheidendes Feature für professionelle Rigs mit vielen gemischten Geräten. Zehn Ausgangsmodi (inkl. DMX+RDM, Classic-DMX, Frame-Integrity-Modus, Beschleunigungs- und Verzögerungsmodi) garantieren die Kompatibilität sowohl mit modernen als auch mit älterem Legacy-Equipment.

Als voll bidirektionaler RDM-fähiger Splitter ermöglicht der XPD-28 die Kommunikation mit RDM-kompatiblen Fixtures in beide Richtungen — Fixture-Discovery, Remote-Konfiguration und RDM-Monitoring werden durch den Splitter hindurch vollständig unterstützt.

Das 128×64-Pixel-OLED-Display zeigt Refresh-Rate, Kanalanzahl und eine grafische Übersicht der empfangenen DMX-Kanalwerte — ideal für Troubleshooting und Setup. Ein RGB-LED-Indikator an jedem Port zeigt auf einen Blick den Signalstatus. Bedient wird das Gerät über einen Encoder und 11 zusätzliche Tasten. Firmware-Updates erfolgen per USB.

Zwei konfigurierbare Failure-Behaviors bestimmen das Verhalten bei Signalausfall: Hold-Last-Look (letztes Bild halten) oder Blackout (keine Ausgabe).

Technische Daten

Konfiguration	2 Eingänge → 8 Ausgänge (2:8 A/B Splitter)
Eingänge	2× DMX/RDM (5-Pol XLR, beim XPD-28-5R)
Ausgänge	8× DMX/RDM (5-Pol XLR, beim XPD-28-5R)
Optische Isolation	Ja (alle Ports)
RDM	Ja, bidirektional (vollständige RDM-Unterstützung)
Ausgangsmodi	10
Failure Behaviors	2 (Hold Last Look / Blackout)
Display	OLED, 128×64 Pixel
Bedienung	Encoder + 11 Tasten
Port-LEDs	RGB-LED pro Port (Signalstatus-Anzeige)
Firmware-Update	USB (Typ B)
DMX-Standard	ANSI E1.11
RDM-Standard	ANSI E1.20
Netzanschluss	Neutrik powerCON IN + OUT
Betriebsspannung	100–240 V AC, 50/60 Hz (Universal)
Typische Leistungsaufnahme	9 W
Betriebstemperatur	−30 bis +50 °C
Rack-Format	19 Zoll, 1 HE
Gewicht	ca. 1.700 g (1,7 kg)
Abmessungen (B × T × H)	482,6 × 136 × 44,5 mm

Anwendung

DMX-Signalverteilung auf große Rigs mit mehr als 32 Geräten pro Universum
Aufbau von Stern-Topologien im DMX-Netzwerk
Signalverstärkung und -aufbereitung über größere Distanzen (Repeater-Funktion)
Redundanter DMX-Betrieb durch A/B-Eingang (Primary/Backup-Signal)
Absicherung empfindlicher Geräte durch optische Isolation
RDM-fähige Installationen mit bidirektionaler Kommunikation
Troubleshooting und Signal-Monitoring vor Ort via OLED-Display
Kompatibilitätsbetrieb mit Legacy-DMX-Equipment (10 Ausgangsmodi)

Besondere Merkmale

2: 8 mit frei zuweisbaren Ausgängen: Jeder der 8 Outputs kann per Knopfdruck Eingang A oder B zugewiesen werden
10 Ausgangsmodi: Maximale Kompatibilität mit modernem und Legacy-Equipment
Optische Isolation aller Ports: Schutz vor Spannungsspitzen und Signalstörungen
Bidirektionales RDM: Vollständige RDM-Unterstützung durch den Splitter hindurch
OLED-Display + RGB-LEDs: Sofortige Signalstatusanzeige und Troubleshooting-Unterstützung
2 Failure Behaviors: Konfigurierbar für Hold-Last-Look oder Blackout
DMX-Beschleuniger und -Verzögerer: Refresh-Rate-Anpassung für spezielle Anforderungen
Neutrik powerCON IN/OUT: Daisy-Chaining der Stromversorgung möglich
19″-Rack, 1 HE: Kompaktes Standardformat für jeden Rack

Lieferumfang

1× Swisson XPD-28 DMX/RDM Splitter
Hinweis: Ein Netzkabel ist nicht im Lieferumfang enthalten.

FAQ

Warum brauche ich einen DMX-Splitter?

Das DMX-Standard-Limit beträgt 32 Geräte pro Universum/Linie. Bei mehr Geräten oder großen Rig-Topologien muss das Signal aufgeteilt und regeneriert werden. Der XPD-28 boostet, refresht und verteilt das Signal auf bis zu 8 unabhängige Leitungen, sodass weitaus mehr Geräte zuverlässig angesteuert werden können.

Was bedeutet „optisch isoliert"?

Die optische Isolation trennt die Signalkreise elektrisch voneinander — Spannungsspitzen oder Erdschleifen auf einem Ausgang können nicht auf andere Ausgänge oder die Eingangsseite übertragen werden. Das schützt angeschlossene Scheinwerfer und Steuergeräte vor Beschädigungen.

Kann der XPD-28 als Backup-Splitter betrieben werden?

Ja. Die 2 unabhängigen Eingänge ermöglichen den Anschluss eines Haupt- und eines Backup-DMX-Signals. Über die frei zuweisbaren Ausgänge kann bei Ausfall des Primärsignals per Tastendruck auf den Backup-Eingang gewechselt werden.

Was sind die 10 Ausgangsmodi?

Die Modi reichen von vollständigem DMX+RDM-Betrieb über Classic-DMX (ohne RDM) bis zu Frame-Integrity-Modi und Geschwindigkeits-Anpassungsmodi (Beschleuniger/Verzögerer). Sie ermöglichen optimale Kompatibilität mit Geräten, die bestimmte DMX-Timing-Anforderungen haben.

Ist der XPD-28 mit RDM kompatibel?

Ja, vollständig. Im Modus „DMX and RDM" ist der Splitter als bidirektionaler RDM-Splitter konfiguriert — Fixture-Discovery, Remote-Konfiguration und RDM-Monitoring funktionieren durch den Splitter hindurch. Der Splitter selbst ist ebenfalls per RDM auffindbar und konfigurierbar.
