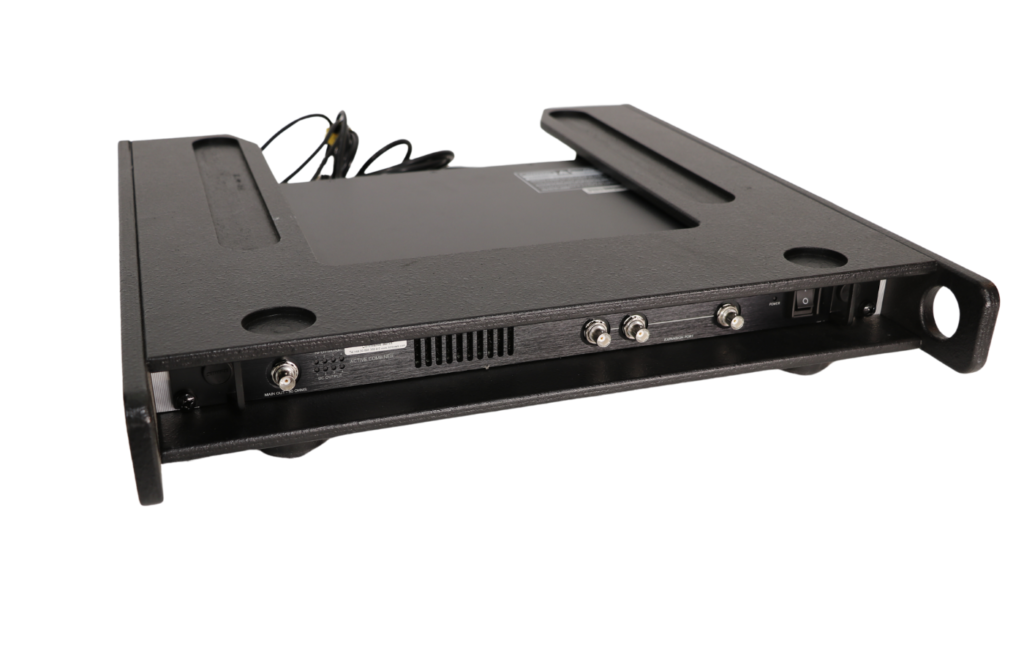

Shure PA421A-E 4fach Antennencombiner 470-865 MHz

Der Shure PA421A-E ist ein aktiver 4-fach Antennencombiner für professionelle PSM In-Ear-Monitoring-Systeme. Er kombiniert die Antennen von bis zu vier PSM-Sendern in eine gemeinsame Ausgangsantenne – für reduzierten Kabelaufwand und eine übersichtliche Antenneninfrastruktur in großen Touring- und Broadcast-Setups.

Shure PA421A-E 4fach Antennencombiner 470-865 MHz

1004699.00

Shure PA421A-E 4fach Antennencombiner 470-865 MHz

InEar

  • Aktiver Combiner: 4 Senderantennen ohne Signalverlust zusammenführen
  • Integrierte Senderversorgung: 15 V DC direkt über BNC – kein separates Netzteil pro Sender
  • 19" Rack, 1 HE: Platzsparende Integration in jedes Tourack
  • Breite Frequenzabdeckung: Flexibel für verschiedene PSM-Systemkonfigurationen
40.00 € / Tag

Shure PA421A-E 4fach Antennencombiner 470-865 MHz

Der Shure PA421A-E ermöglicht es, vier PSM-Sender über eine gemeinsame Antenne zu betreiben, was den Kabelaufwand im Rack erheblich reduziert und die HF-Infrastruktur in komplexen Setups vereinfacht. Als aktiver Combiner kompensiert er den Zusammenführungsverlust und versorgt jeden angeschlossenen Sender über den BNC-Anschluss mit 15 V DC – ein separates Netzteil pro Sender ist damit nicht erforderlich.

Das Gerät ist im 19"-Format (1 HE) gehalten und passt in jedes professionelle Tourack. Die robuste Metallkonstruktion ist für Dauereinsatz auf Touren, in Theatern und bei Broadcast-Produktionen ausgelegt.

Technische Daten

Typ Aktiver 4-fach Antennencombiner
Frequenzbereich (Shop) 470–865 MHz
Max. HF-Eingangspegel +24 dBm (250 mW) je Eingang
Ausgangsimpedanz 50 Ω
DC-Versorgung für Sender 15 V DC über BNC
Netzanschluss 100–240 V AC, 50/60 Hz
Max. Stromaufnahme 1,2 A
Max. Leistungsaufnahme 80 W
Formfaktor 19" Rack, 1 HE

Anwendung

  • Live-Touring mit mehreren PSM In-Ear-Systemen
  • Theater und Musicals mit mehrkanaligem In-Ear-Monitoring
  • Broadcast- und TV-Produktionen
  • Großkirchen-Anwendungen mit komplexen PSM-Setups
  • Corporate Events mit mehreren parallelen In-Ear-Monitoring-Kanälen

Besondere Merkmale

  • Aktiver Combiner: 4 Senderantennen ohne Signalverlust zusammenführen
  • Integrierte Senderversorgung: 15 V DC direkt über BNC – kein separates Netzteil pro Sender
  • 19″ Rack, 1 HE: Platzsparende Integration in jedes Tourack
  • Breite Frequenzabdeckung: Flexibel für verschiedene PSM-Systemkonfigurationen
  • Robuste Metallkonstruktion: Für professionellen Touring-Einsatz konzipiert

Lieferumfang

  • 1× Shure PA421A-E 4-fach Antennencombiner
  • Lieferumfang im Verleihpaket bitte bei Simon bestätigen

FAQ

Mit welchen Shure-Sendern ist der PA421A-E kompatibel?
Der PA421A-E ist für den Einsatz mit Shure PSM-Sendern konzipiert, darunter P4T, P6T, P7T, P9T und P10T. Entscheidend ist, dass die Sender im kompatiblen Frequenzbereich des Combiners arbeiten.
Wie viele Sender lassen sich gleichzeitig anschließen?
Der PA421A-E verfügt über vier Eingänge und kombiniert die Signale aller vier angeschlossenen Sender auf eine gemeinsame Ausgangsantenne.
Muss für jeden Sender ein eigenes Netzteil mitgeführt werden?
Nein – der PA421A-E versorgt die angeschlossenen PSM-Sender über die BNC-Anschlüsse direkt mit 15 V DC.
Was ist der Unterschied zwischen PA421A-E und PA421B-E?
Der PA421B-E ist das Nachfolgemodell des PA421A-E. Beide sind aktive 4-fach Antennencombiner für PSM-Systeme. Die genaue Version im LichtWerk-Bestand bitte bei Simon bestätigen.
