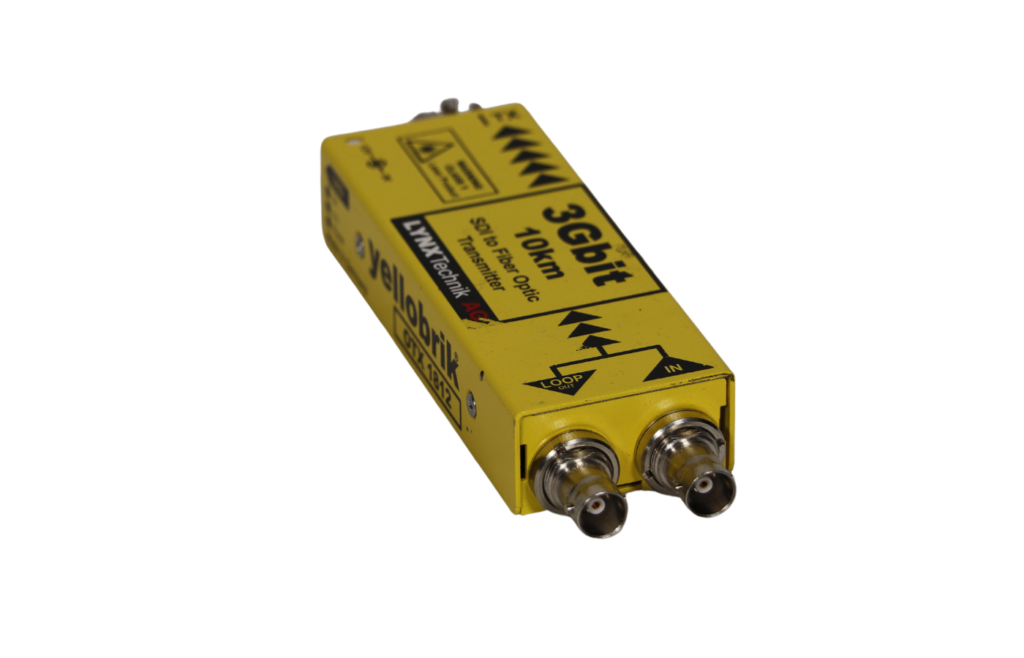

Lynx O TX 1812 SM, LC FIBRE OPTIC TRANSMITTER, 3G/HD/SD SDI, SM LC, 10km

Der LYNX Technik OTX 1812 wandelt ein elektrisches SDI-Signal in ein optisches Signal für lange und störsichere Übertragungsstrecken. Die Lichtwerk-Ausführung SM LC arbeitet mit Singlemode-Faser, 1310 nm und LC-Anschluss und erreicht bei 3G-SDI eine Reichweite von bis zu 10 km.

Das Gerät erkennt 270-Mbit/s-, 1,5-Gbit/s- und 3-Gbit/s-Signale automatisch und unterstützt 3G-SDI Level A und B bis 1080p60. Ein reclockter SDI-Loop-Ausgang ermöglicht die lokale Kontrolle oder Weiterleitung des Eingangssignals. Das robuste yellobrik-Modul eignet sich besonders für Events, Broadcast, Außenproduktionen und Gebäudeverkabelungen mit großen Distanzen.

Technische Daten

SDI-Eingang	1 × 3G/HD/SD-SDI über BNC
SDI-Loop-Ausgang	1 × reclockter 3G/HD/SD-SDI-Ausgang

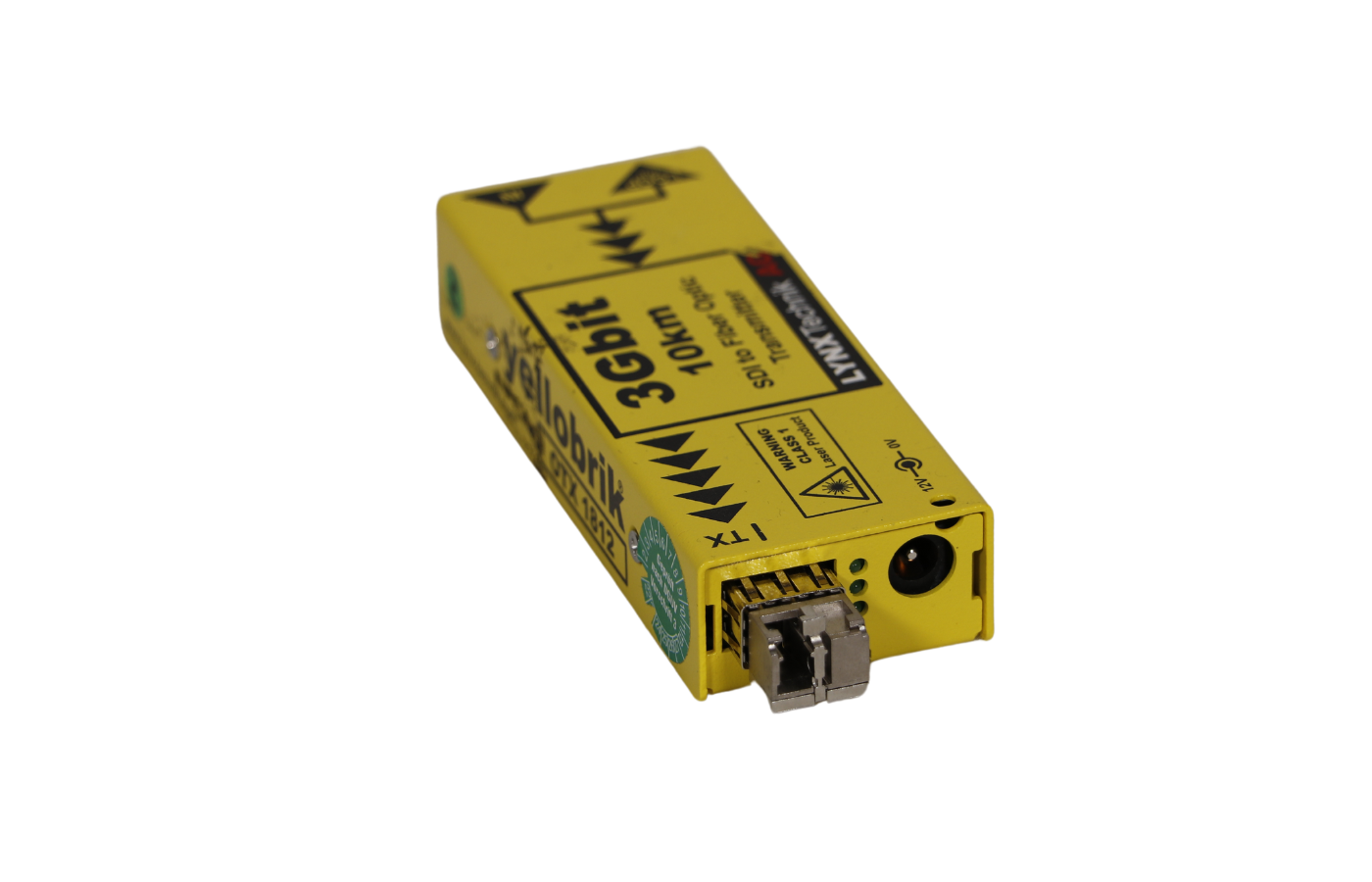

Optischer Ausgang	Singlemode, 1310 nm, LC
Reichweite	Bis 10 km bei 3G-SDI mit geeigneter Singlemode-Faser
Unterstützte Datenraten	270 Mbit/s, 1,5 Gbit/s und 3 Gbit/s
3G-SDI	Level A und Level B
Maximales Videoformat	Bis 1080p60
Erkennung	Automatische Formaterkennung und Reclocking
Stromversorgung	12 V DC; zulässiger Bereich 7–24 V DC
Leistungsaufnahme	ca. 1,9 W
Abmessungen Modul	140 × 42 × 22 mm
Gewicht Modul	ca. 125 g
Gewicht laut Webshop	2,0 kg
Mietpreis	50,00 € zzgl. USt.

Anwendung

Lange SDI-Strecken bei Events
Broadcast- und Außenproduktion
Stadien, Messehallen und Konferenzzentren
Signaltransport zwischen Regie und Bühne
Störsichere Gebäudeverkabelung
Punkt-zu-Punkt-Übertragung über Singlemode-Faser

Besondere Merkmale

3G/HD/SD-SDI über Singlemode-Glasfaser
Reichweite bis 10 km
Automatische Signalerkennung
Unterstützung für 3G-SDI Level A und B
Reclockter lokaler SDI-Ausgang
Sehr kompakte und robuste Bauform
Geringe Leistungsaufnahme

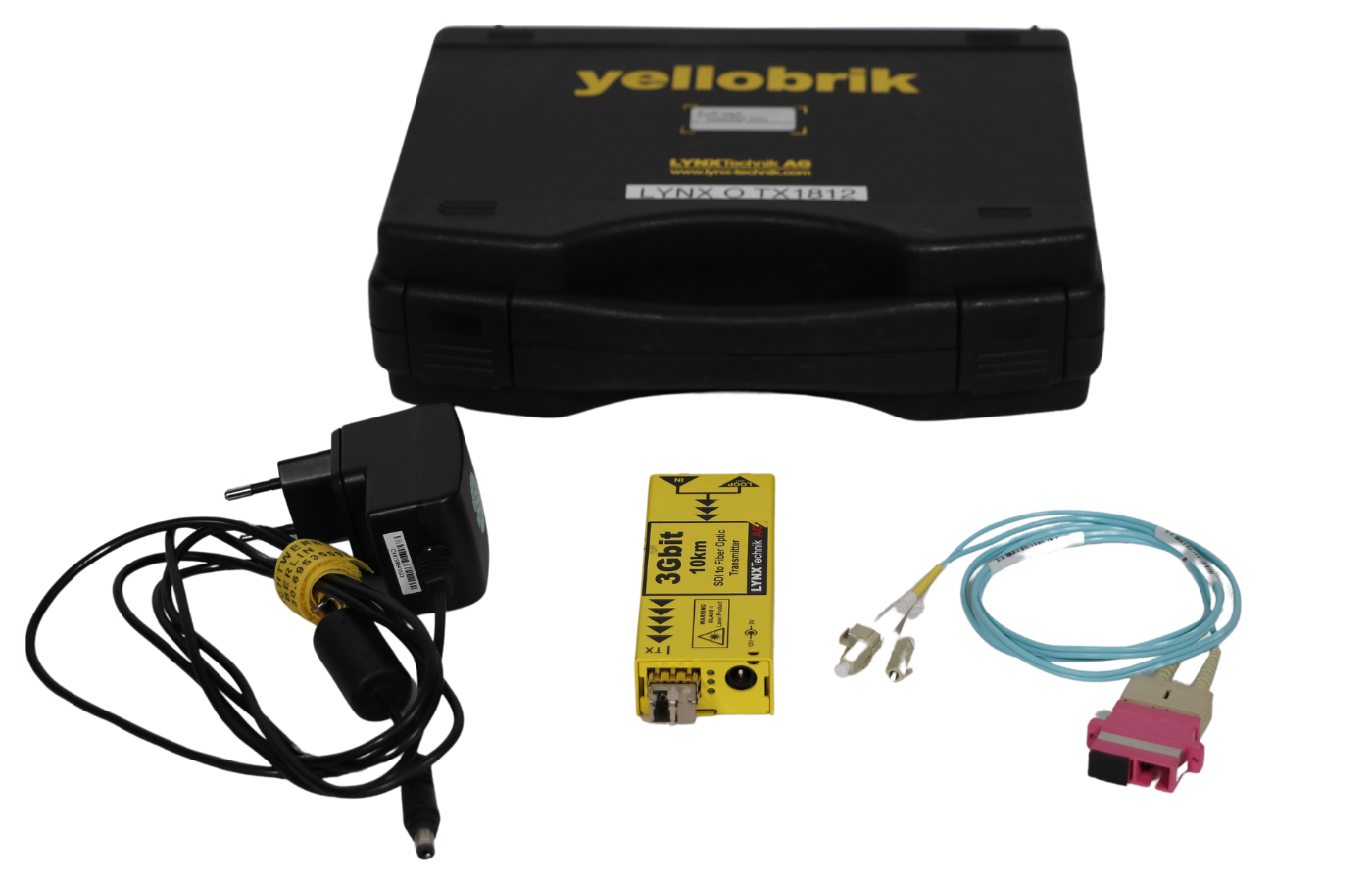

Lieferumfang

1 × LYNX Technik OTX 1812 SM LC
1 × passendes optisches SFP-Modul
1 × Netzteil

FAQ

Welche Glasfaser wird benötigt?

Für die angebotene SM-LC-Ausführung wird geeignete Singlemode-Faser mit LC-Verbindung verwendet.

Wie groß ist die maximale Reichweite?

Mit passender Singlemode-Faser sind bei 3G-SDI bis zu 10 km möglich.

Ist das Gerät ein Empfänger?

Nein. Der OTX 1812 ist der optische Sender. Am anderen Ende wird ein kompatibler optischer Empfänger benötigt.

Warum nennt der Webshop ein höheres Gewicht?

LYNX gibt rund 125 g für das Modul an. Die 2,0 kg im Lichtwerk-Webshop beziehen sich wahrscheinlich auf das vollständige Miet- oder Transportset.
