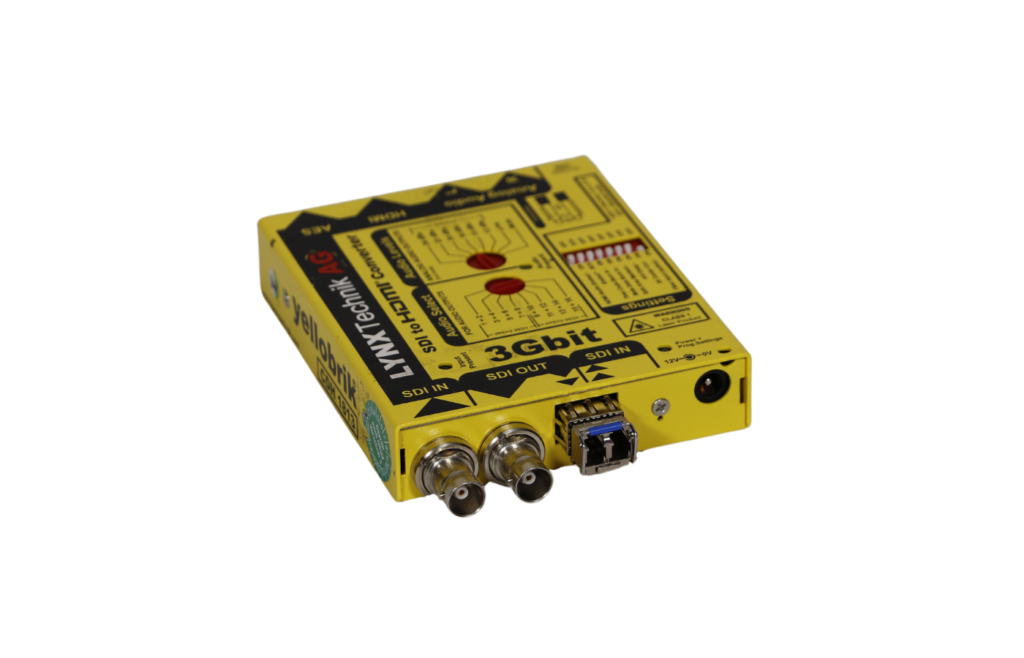

Lynx C DH 1813 SM, VIDEO CONVERTER 3G/HD/SD SDI to HDMI

Der LYNX Technik CDH 1813 wandelt 3G-, HD- und SD-SDI-Signale bis 1080p60 in HDMI um. Gleichzeitig steht das Eingangssignal an einem neu getakteten SDI-Ausgang zur Weiterleitung bereit. So lässt sich ein HDMI-Monitor anschließen, ohne die bestehende SDI-Signalkette zu unterbrechen.

Für Ton stehen eingebettetes HDMI-Audio, ein AES3id-Ausgang sowie analoge Stereoausgänge zur Verfügung. Zusätzlich bietet das kompakte yellobrik-Modul professionelle Kontrollfunktionen wie 16-Kanal-Audiopegelanzeige, Safe Areas, H/V-Delay, Timecode- und Metadaten-Einblendung sowie HDR-/WCG-Anzeige. Konfiguration und Firmwarepflege erfolgen über USB mit yelloGUI beziehungsweise LYNX Centraal.

Technische Daten

SDI-Eingang	1 × 3G/HD/SD-SDI über BNC
SDI-Ausgang	1 × reclockter 3G/HD/SD-SDI Loop-Ausgang
HDMI-Ausgang	HDMI 1.4a, 10 Bit, bis 1080p60
Audio über HDMI	Wahlweise 2 oder 8 Kanäle

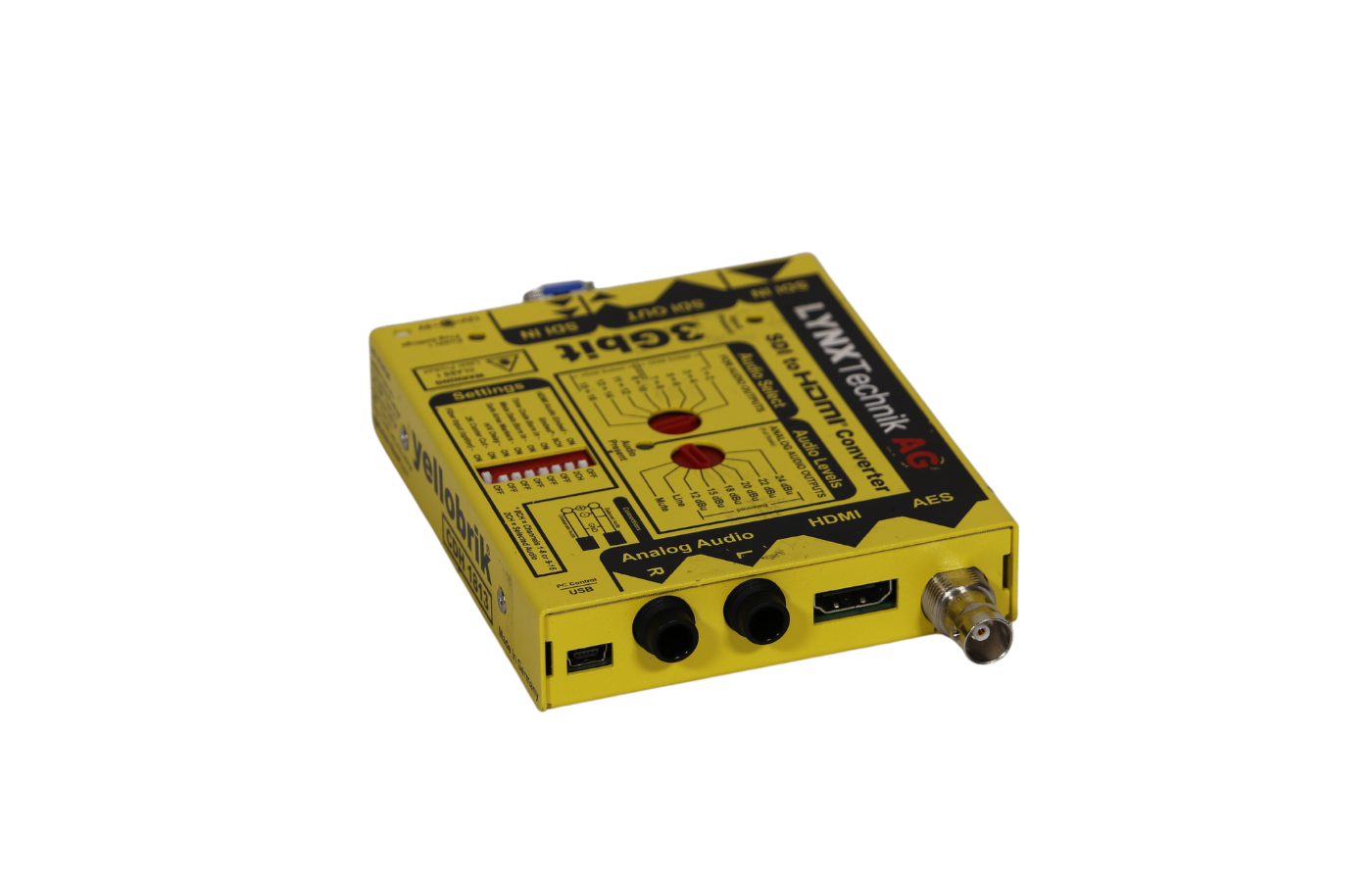

Weitere Audioausgänge	AES3id über BNC und analoges Stereo
Monitoring	16-Kanal-Audiometer, Safe Areas, H/V-Delay, Timecode und Metadaten
HDR/WCG	Statusanzeige und VPID-Farbraumerkennung
Steuerung	USB, yelloGUI und LYNX Centraal
Optional	Steckplatz für Fiber-SFP, abhängig von der Geräteausstattung
Stromversorgung	12 V DC; zulässiger Bereich 10–14 V DC
Leistungsaufnahme	ca. 3,7 W
Abmessungen Modul	138 × 90 × 22 mm
Gewicht Modul	ca. 230 g
Gewicht laut Webshop	2,0 kg
Mietpreis	50,00 € zzgl. USt.

Anwendung

SDI-Kamerasignal auf HDMI-Monitor
Kontroll- und Vorschaumonitore
Broadcast- und Ü-Wagen-Setups
Live-Produktion und Eventtechnik
Audio-De-Embedding
Fehlersuche und Signalüberwachung

Besondere Merkmale

SDI-zu-HDMI-Wandlung bis 1080p60
Reclockter SDI-Durchschleifausgang
Digitale und analoge Audioausgabe
Umfangreiche Bild- und Audiokontrollen
HDR-/WCG-Statusanzeige
Kompaktes, robustes yellobrik-Gehäuse
USB-Konfiguration und Firmwareupdates

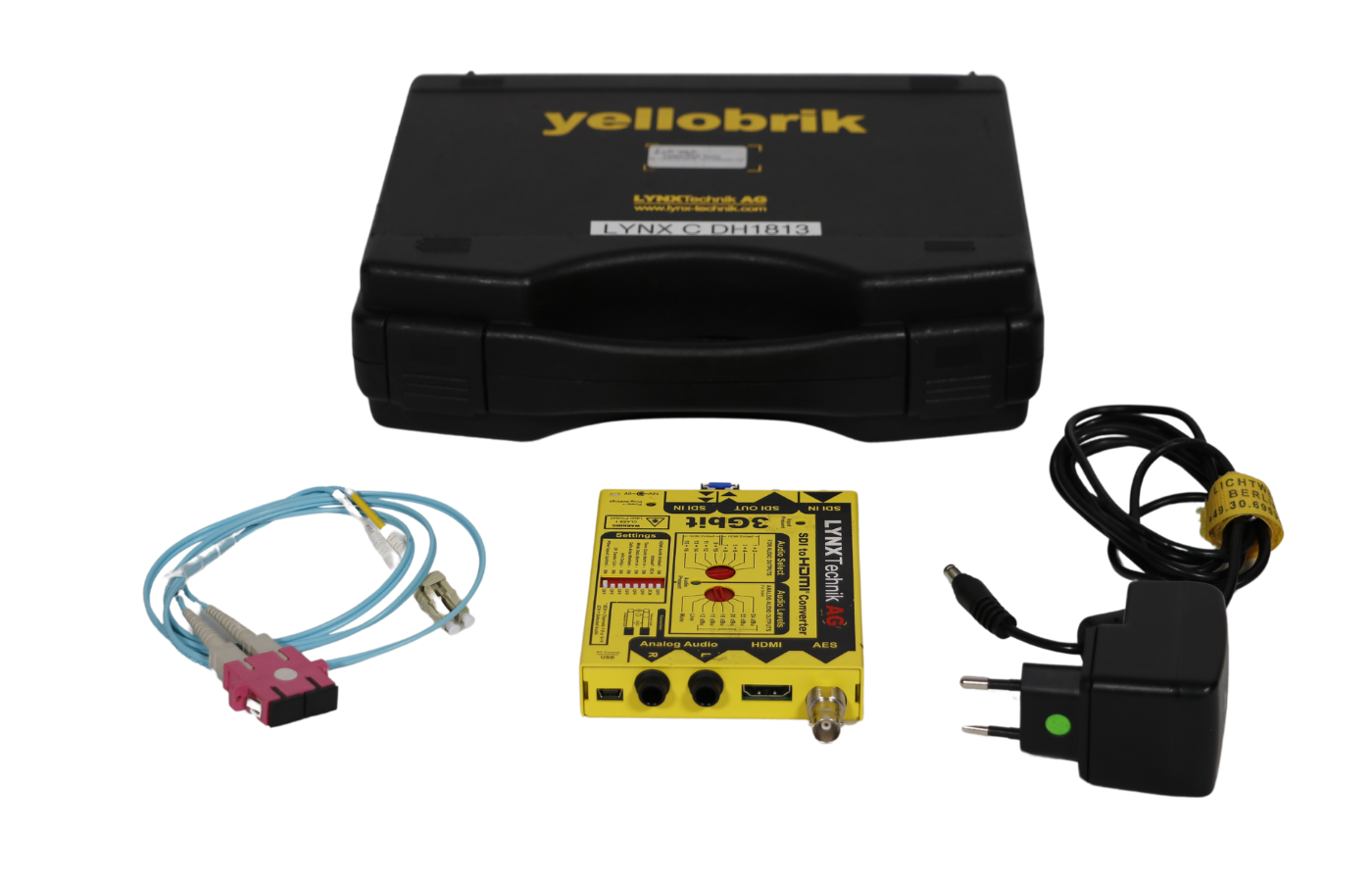

Lieferumfang

1 × LYNX Technik CDH 1813 Konverter
1 × 12-V-Netzteil
RCA-Adapter
HDMI-Kabel
Mini-USB-Kabel

FAQ

Skaliert der CDH 1813 das Videosignal?

Der CDH 1813 konvertiert SDI zu HDMI. Er ist kein frei konfigurierbarer Up-/Down-/Cross-Scaler.

Kann das SDI-Signal weitergeschleift werden?

Ja. Ein reclockter SDI-Ausgang steht parallel zum HDMI-Ausgang zur Verfügung.

Kann Audio separat ausgegeben werden?

Ja. Neben HDMI-Audio stehen AES3id und analoges Stereo zur Verfügung.

Warum unterscheiden sich die Gewichtsangaben?

LYNX nennt etwa 230 g für das einzelne Modul. Der Lichtwerk-Webshop führt 2,0 kg, vermutlich für das komplette Mietset beziehungsweise die Transportkonfiguration.
