GreenGO Q4WR Quad 4-Draht Interface
Das GreenGO Q4WR ist ein 19″-Rack-Interface mit vier unabhängigen 4-Draht-Ports zur Integration analoger Audiosignale und externer Intercom-Systeme in ein GreenGO-Netzwerk. Zur Miete bei LichtWerk Berlin ab 40,00 € zzgl. USt.
Mietpreis
40,00 € zzgl. USt.
1005762.00
GreenGO Q4WR Quad 4-Draht Interface
- Vier unabhängige GreenGO Engines in 1 HE
- Integration beliebiger 4-Draht-Systeme ohne zusätzliche Matrix
- Verdoppelbare Abtastrate für Musik- und Broadcast-Qualität
- GPIO-Anschlüsse an jedem Port für externe Steuerung (Cue-Lampen, Rufzeichen)
GreenGO Q4WR Quad 4-Draht Interface
Das GreenGO Q4WR Quad 4-Draht Interface vereint vier unabhängige GreenGO Engines in einem kompakten 19"-Rackgehäuse (1 HE). Jeder der vier Ports ermöglicht die bidirektionale Integration von Line-Level-Audiosignalen oder 4-Draht-Intercom-Kanälen in ein bestehendes GreenGO-Netzwerk.
Typische Anwendungen umfassen die Einspeisung von Programmton oder Show-Relay, die Anbindung externer 4-Draht-Intercom-Matrizen, die Verbindung mit Kamera-CCUs oder die Ausgabe von Audio an PA-Systeme, IEM-Strecken oder Garderoben-Lautsprecher. Jeder Port kann individuell im Standard-Modus (Line In/Out) oder im User-Modus betrieben werden. Im User-Modus lässt sich Programmton zum Ausgang hinzufügen, der bei Ansagen automatisch abgedimmt oder stummgeschaltet wird.
Für optimale Audioqualität bietet jeder der vier symmetrischen Line-Eingänge Pegelregelung, Gain-Reduktion und Noise-Gating. Die Standard-Abtastrate von 16 kHz (7 kHz Bandbreite) kann pro Port auf 32 kHz verdoppelt werden, um eine Bandbreite von 14 kHz für Musiksignale zu erreichen.
Jeder Port verfügt über einen eigenen GPIO-Anschluss (D-Sub 9) mit zwei Ein- und zwei Ausgängen für die Integration externer Steuersignale wie Cue-Lampen oder Rufzeichen. Das TFT-Farbdisplay mit Multifunktions-Encoder ermöglicht eine schnelle Übersicht über Audiopegel und Konfiguration aller vier Ports.
Die Spannungsversorgung erfolgt über PoE oder ein optionales 12-V-DC-Netzteil bei einem Verbrauch von unter 5 Watt.
Technische Daten
| Typ | Quad 4-Draht Audio-Interface (1 HE, 19“) |
|---|---|
| Engines | 4× unabhängige GreenGO Engines |
| Kanäle | 4× Line-In, 4× Line-Out (symmetrisch, Line-Level) |
| Betriebsmodi | Standard (Line In/Out) oder User-Modus (pro Port individuell) |
| Abtastrate | 16 kHz Standard (7 kHz Bandbreite), verdoppelbar auf 32 kHz (14 kHz Bandbreite) |
| Display | 2,2“ TFT-Farbdisplay |
| Bedienelemente | 1× Multifunktions-Encoder mit Tastfunktion |

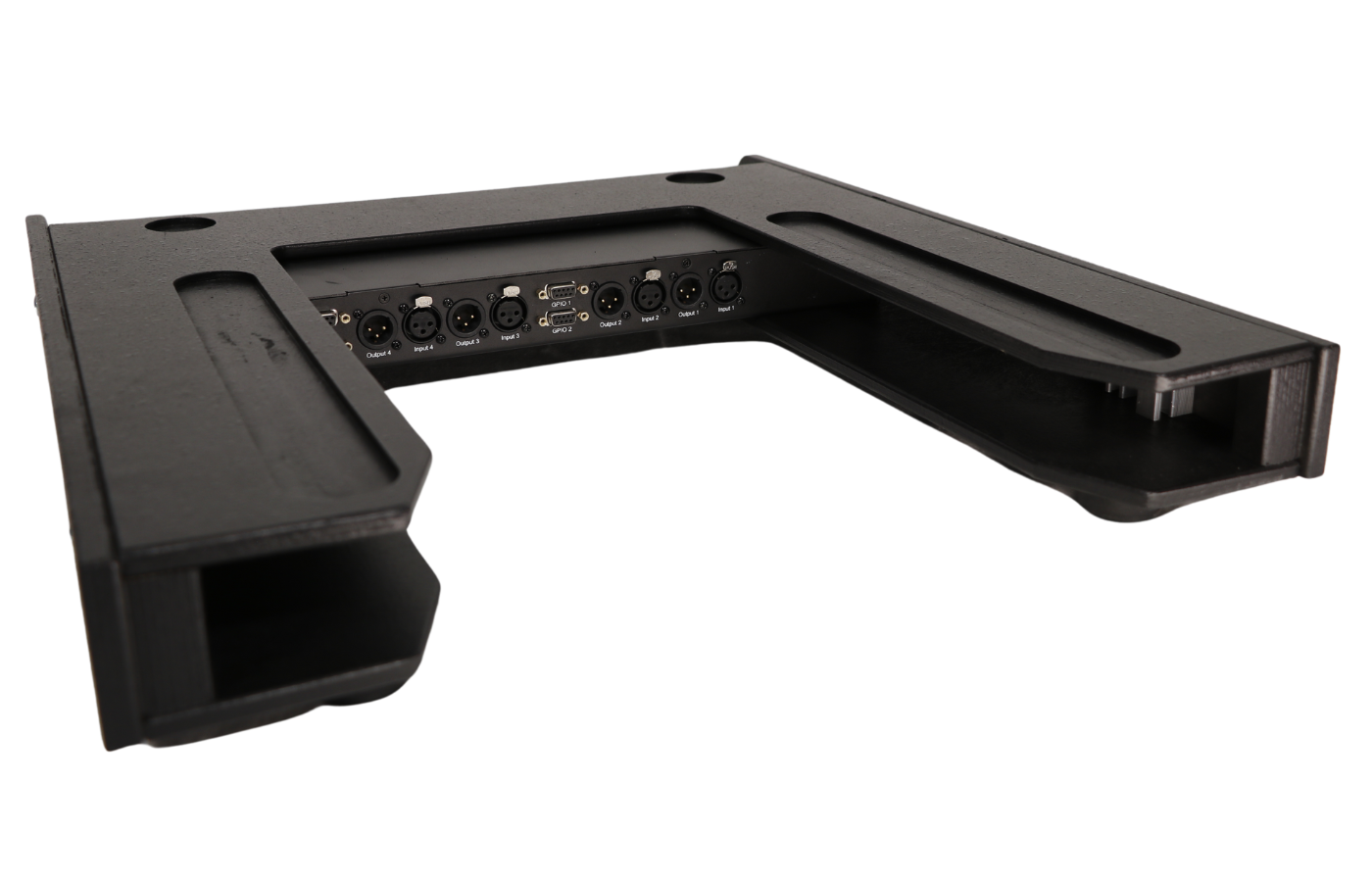

| Audio-Anschlüsse | 4× Neutrik XLR3F (Line-In), 4× Neutrik XLR3M (Line-Out) |
| Netzwerk | 2× 10/100 Mbps Neutrik EtherCON (interner Switch) |
| GPIO | 4× D-Sub 9 (je 2× GPI-In, 2× GPO-Out pro Port) |
| Spannungsversorgung | PoE (IEEE 802.3af) oder optionales 12 V DC Netzteil |
| Leistungsaufnahme | < 5 Watt |
| Abmessungen (H × B × T) | 45 × 485 × 150 mm (1 HE) |
| Gewicht | 2,45 kg |
| Lieferumfang (im Mietgerät enthalten) | 1× GreenGO Q4WR Quad 4-Draht Interface |
Anwendung
- Integration externer 4-Draht-Intercom-Systeme (z. B. RTS, Clear-Com) ins GreenGO-Netzwerk
- Einspeisung von Programmton und Show-Relay ins Intercom-System
- Ausgabe an PA-Systeme, Garderoben-Lautsprecher oder IEM-Strecken
- Anbindung von Kamera-CCUs in TV- und Filmproduktionen
- Verknüpfung von GreenGO mit Bridge-Geräten für Remote-Standorte
- Broadcast-Produktionen und OB-Vans
- Große Live-Events mit gemischten Intercom-Infrastrukturen
Besondere Merkmale
- Vier unabhängige GreenGO Engines in 1 HE
- Integration beliebiger 4-Draht-Systeme ohne zusätzliche Matrix
- Verdoppelbare Abtastrate für Musik- und Broadcast-Qualität
- GPIO-Anschlüsse an jedem Port für externe Steuerung (Cue-Lampen, Rufzeichen)
- User-Modus mit automatischem Programm-Dimming bei Ansagen
- Pegelregelung, Gain-Reduktion und Noise-Gating pro Eingang
- Integrierter 2-Port-Netzwerkswitch
