Decimator Design MD-QUADsplit (HD-/SD-SDI/HDMI)

Der Decimator Design MD-QUADsplit verarbeitet vier unabhängige SDI-Signale und stellt sie als Quad-Split beziehungsweise frei konfiguriertes MultiViewer-Bild bereit. Die Quellen müssen nicht synchron sein. Alternativ lässt sich einer der vier Eingänge als Vollbild ausgeben, wodurch das Gerät auch als schneller 4-zu-1-Multiplexer eingesetzt werden kann.

Das Ausgangssignal steht über HDMI und SDI zur Verfügung. Für die Kontrolle lassen sich UMD-Texte, Audiopegel und Tally-Anzeigen einblenden. Die Konfiguration erfolgt über USB; GPI ermöglicht externe Schalt- und Tally-Funktionen. Damit eignet sich der MD-QUADsplit für kompakte Regien, Kameraüberwachung, Streaming und mobile Produktionen.

Technische Daten

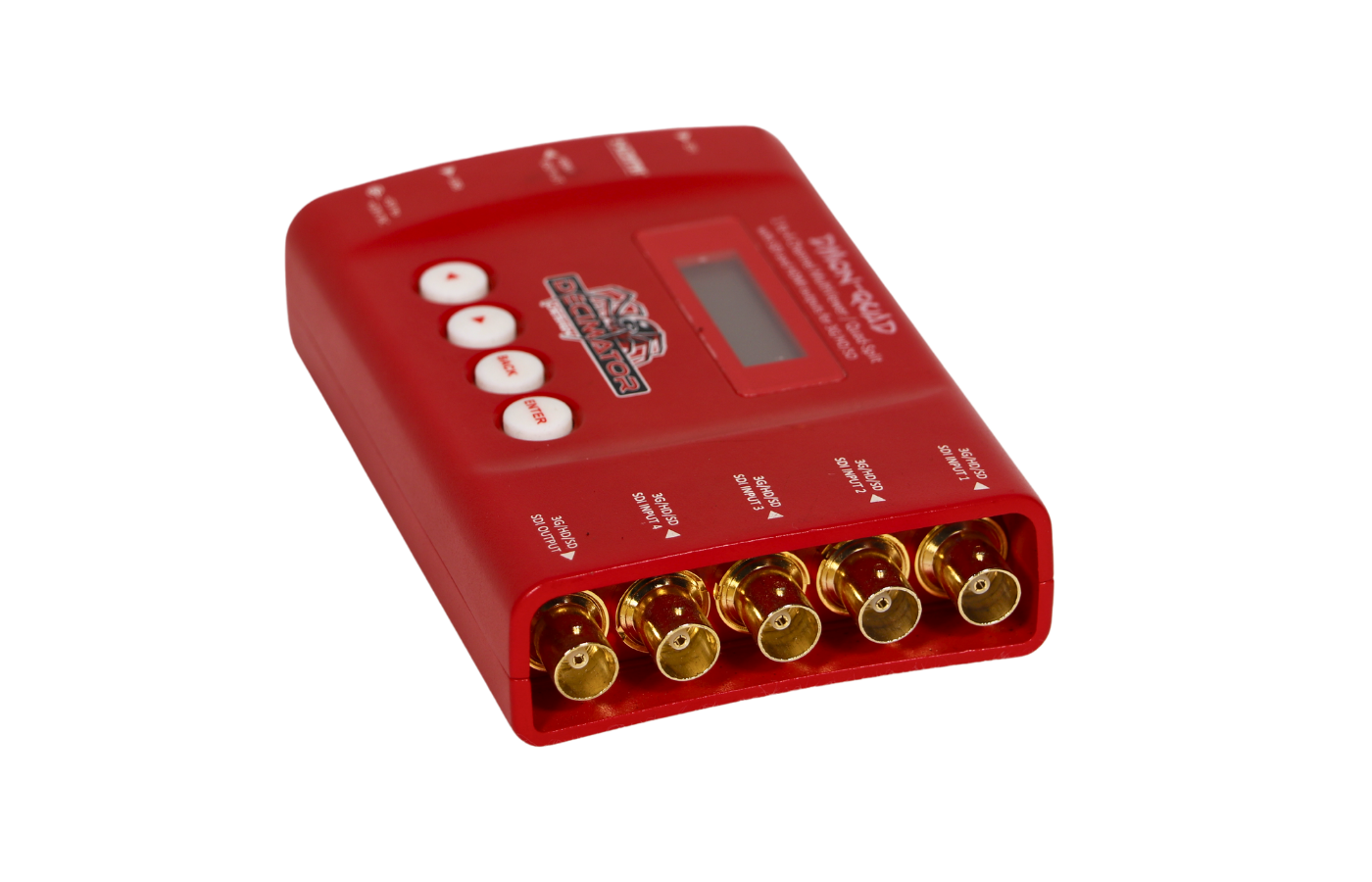

Videoeingänge	4 × 3G/HD/SD-SDI

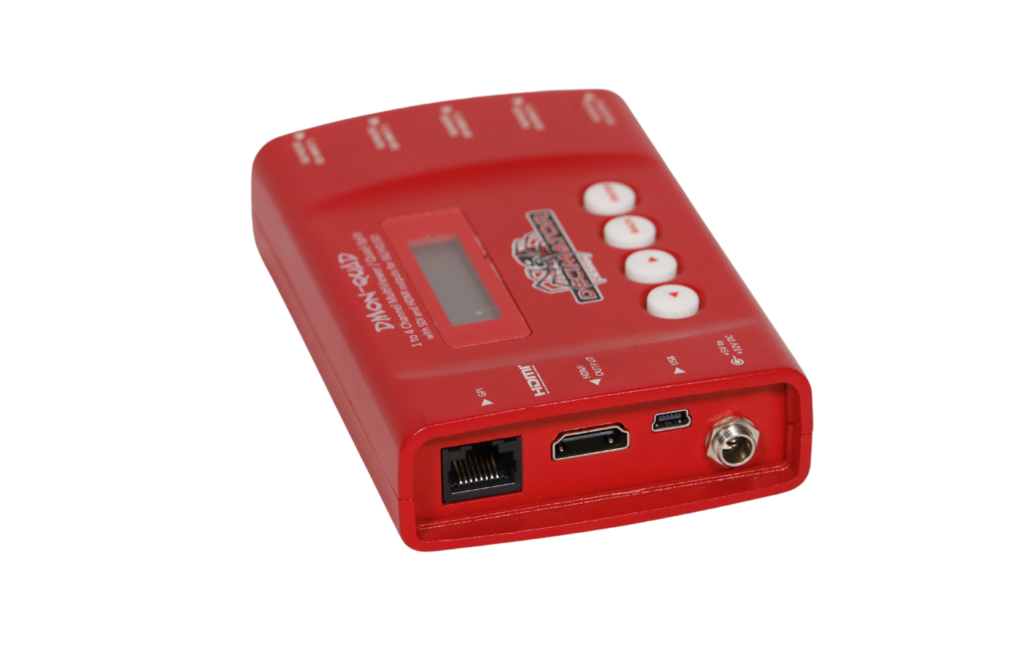

Ausgänge	1 × HDMI und 1 × SDI
Betriebsarten	Quad-Split/MultiViewer oder 4-zu-1-Multiplexer
Eingangssynchronisation	Nicht erforderlich; Quellen dürfen asynchron sein
Darstellung	Frei konfigurierbare Quadranten und Vollbildauswahl
Overlays	UMD, Audiopegel und Tally
Ausgangsformat	Wählbar
GPI	Über RJ45, abhängig von Hardwareversion und Konfiguration
Steuerung und Updates	USB
Stromversorgung	Verriegelbarer DC-Anschluss; je nach Hardwareversion 5–24 V DC
Abmessungen	ca. 90 × 94 × 23 mm
Gewicht laut Webshop	0,5 kg
Mietpreis	80,00 € zzgl. USt.

Anwendung

Vier-Kamera-Vorschau
Mobile Bildregie
Live-Streaming und Webcast
Broadcast- und Eventproduktion
Kontrollmonitoring
Signalvergleich und technische Überwachung

Besondere Merkmale

Vier unabhängige SDI-Eingänge
Quellen müssen nicht synchron sein
HDMI- und SDI-Ausgabe
Quad-Split und Fullscreen-Multiplexer
UMD-, Audio- und Tally-Anzeigen
Kompakte Bauform
USB-Konfiguration und GPI-Unterstützung

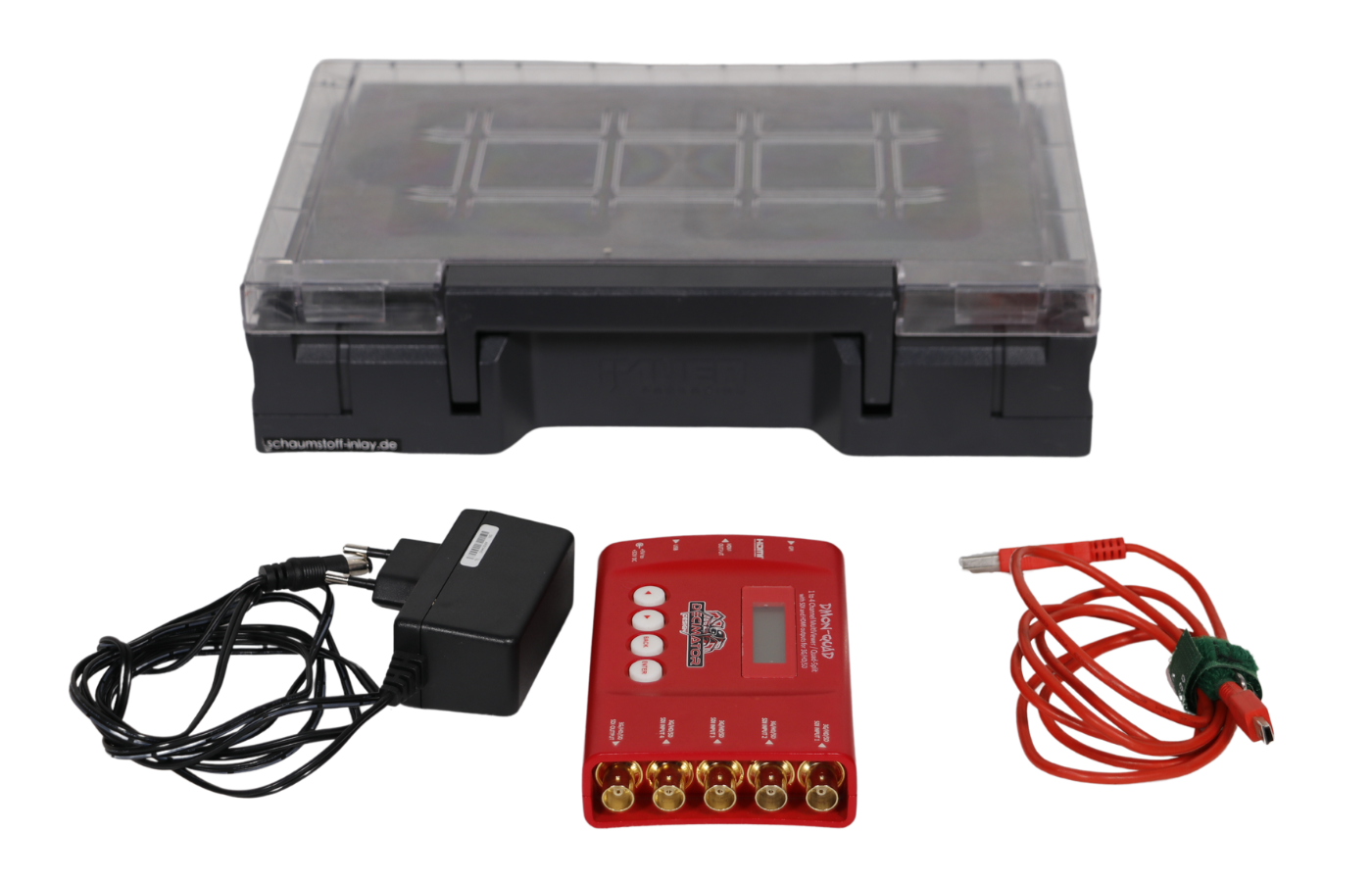

Lieferumfang

1 × Decimator Design MD-QUADsplit
1 × AUERBOX mit Inlay, laut aktueller Webshop-Zubehörliste
1 × Netzteil für Decimator MD-HX / DMON Quad-Split / DMON-16S / 12G-CROSS

FAQ

Müssen die vier SDI-Quellen synchron sein?

Nein. Das Gerät kann unabhängige, nicht synchronisierte Eingangssignale darstellen.

Kann eine Quelle als Vollbild angezeigt werden?

Ja. Neben der Mehrfachansicht kann der MD-QUADsplit als 4-zu-1-Multiplexer arbeiten.

Sind HDMI und SDI gleichzeitig verfügbar?

Ja. Das MultiViewer-Ausgangssignal wird über HDMI und SDI bereitgestellt.

Welche Geräteversion wird vermietet?

Der Shop bezeichnet das Produkt als MD-QUADsplit. Einige Detailwerte unterscheiden sich zwischen Hardwaregenerationen; die konkrete Version sollte bei Bedarf am Mietgerät bestätigt werden.
