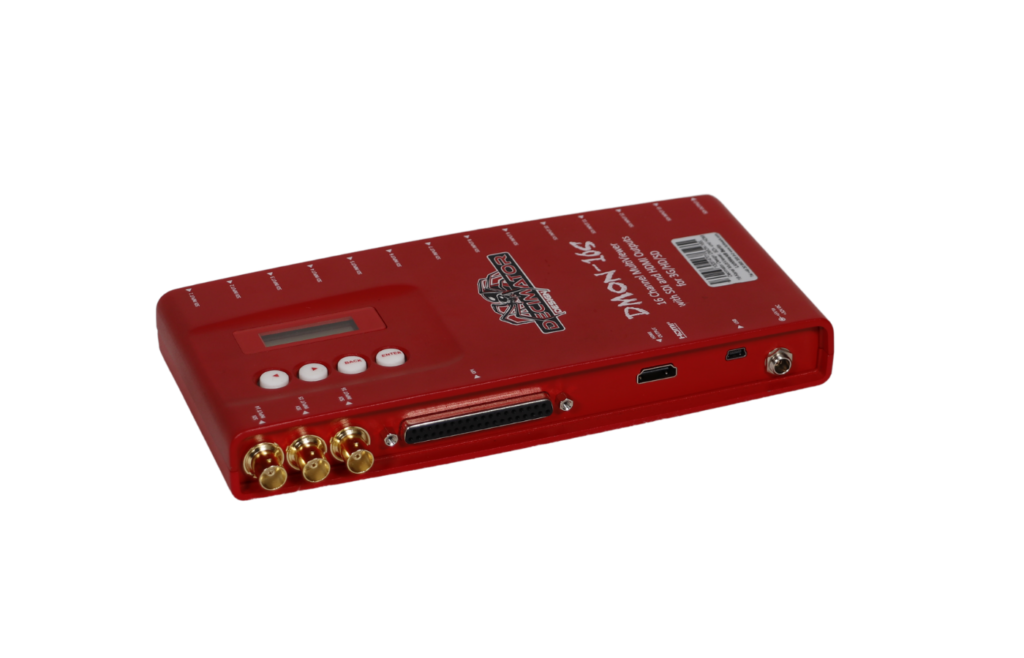

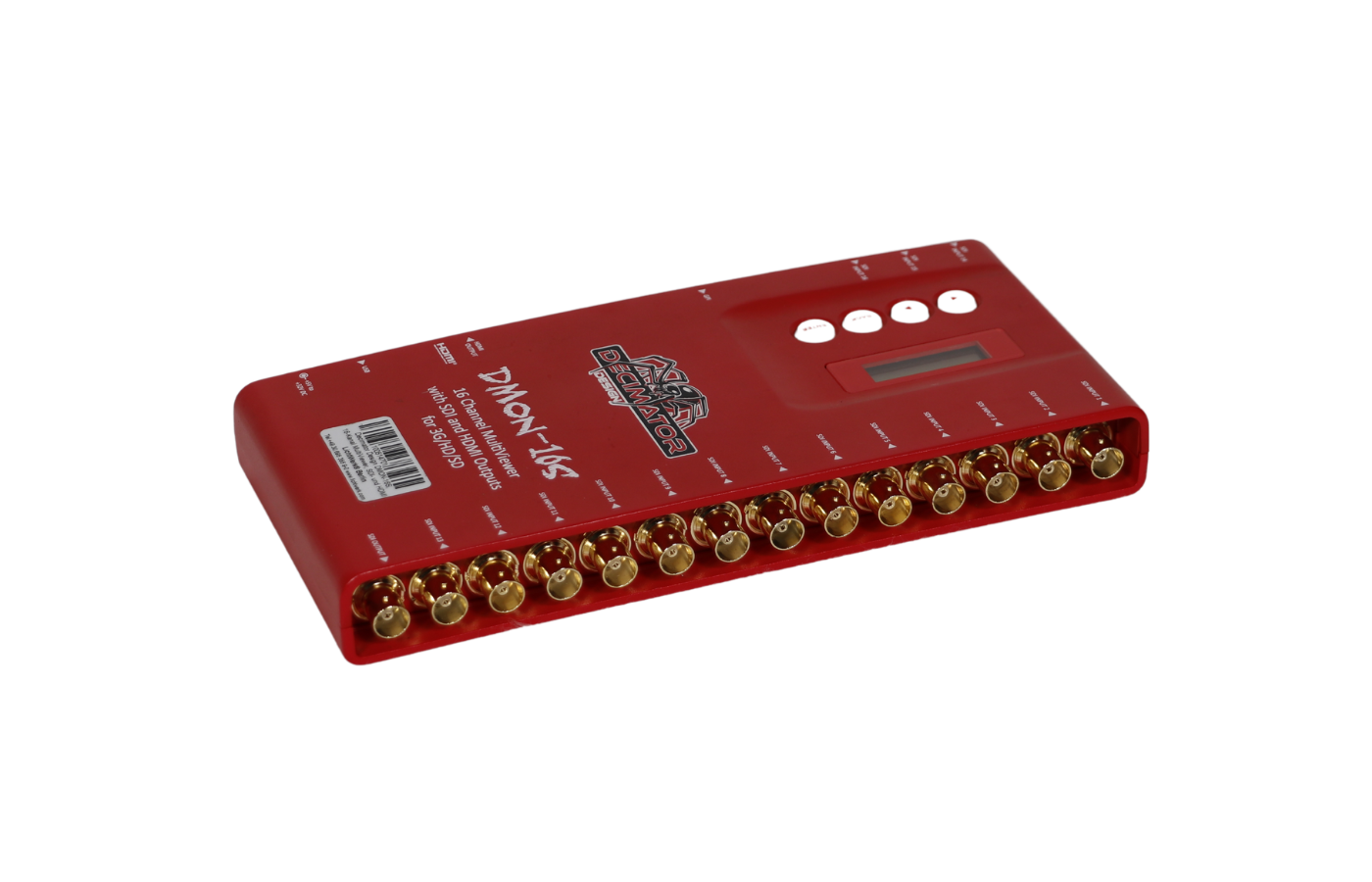

Decimator Design DMON-16S, 16-Kanal MultiViewer, SDI- und HDMI Output, 3G/HD/SD

Der Decimator Design DMON-16S verarbeitet bis zu 16 unabhängige 3G-, HD- oder SD-SDI-Quellen. Die Eingänge müssen nicht synchron sein und können in frei gestalteten MultiViewer-Layouts gemeinsam auf HDMI und SDI ausgegeben werden. Alternativ arbeitet das Gerät als schneller 16-zu-1-Multiplexer.

Für jede Bildquelle lassen sich Position, Größe, UMD-Text, Audiopegel, Safe Areas, Center Cross und Tally-Anzeigen individuell konfigurieren. Das Ausgangsformat ist wählbar, sodass sich der MultiViewer flexibel in Kontrollplätze, Regien, Streaming-Setups und mobile Produktionssysteme integrieren lässt. Steuerung, Setup und Firmwareupdates erfolgen per USB; GPI- sowie RS-422/485-Schnittstellen unterstützen externe Schaltung, TSL-UMD und Tally.

Technische Daten

Videoeingänge	16 × 3G/HD/SD-SDI
Eingangserkennung	Automatisch, 26 unterstützte Formate
Ausgänge	1 × HDMI Typ A und 1 × SDI, gekoppelt
Betriebsarten	1–16-Kanal-MultiViewer oder 16-zu-1-Multiplexer
Eingangssynchronisation	Nicht erforderlich; Quellen dürfen asynchron sein
Layout	Frei positionierbare und skalierbare Fenster
Anzeigen pro Fenster	UMD bis 16 Zeichen, 8-Kanal-Audiometer, Safe Areas, Center Cross, bis zu 4 Tallies
Ausgangsformat	Wählbar, bis 3G/1080p60
GPI	32 GPI über 37-polige D-Sub-Buchse
Steuerung	USB sowie RS-422/485 für TSL-UMD und Tally
Stromversorgung	5–32 V DC, Pluspol innen
Abmessungen	220 × 103,7 × 29,5 mm
Gewicht laut Webshop	0,5 kg
Mietpreis	80,00 € zzgl. USt.

Anwendung

Bildregie und Vorschaumonitoring
Mehrkamera- und Streaming-Produktionen
Broadcast und Ü-Wagen
Konferenzen und hybride Events
Signalüberwachung in Kontrollräumen
Mobile Produktionssysteme

Besondere Merkmale

Bis zu 16 SDI-Quellen gleichzeitig
Asynchrone Eingänge möglich
Frei konfigurierbare MultiViewer-Layouts
HDMI- und SDI-Ausgabe
UMD, Audiometer, Safe Areas und Tally pro Fenster
Schneller Fullscreen-Wechsel
Umfangreiche GPI- und TSL-Anbindung

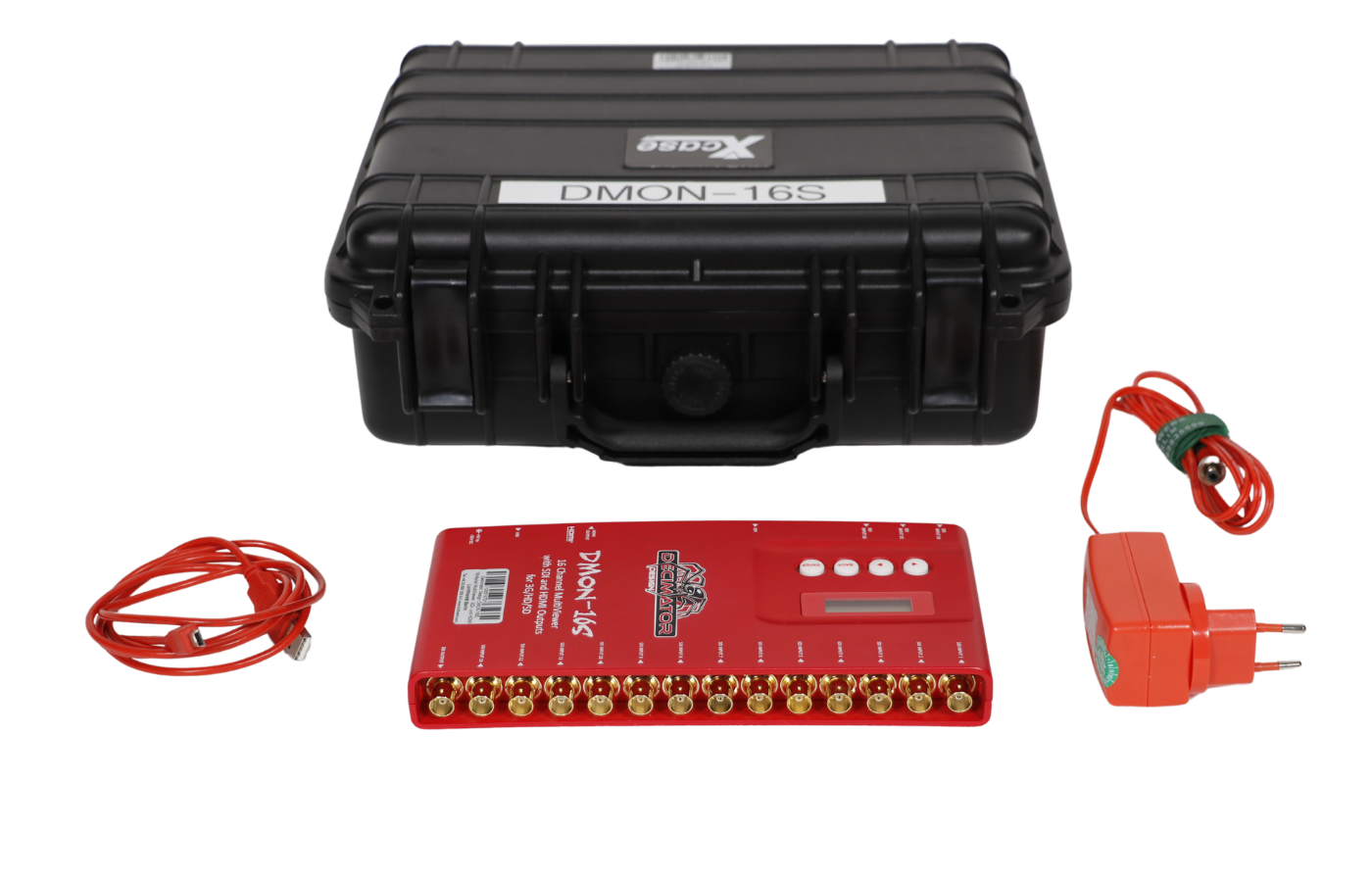

Lieferumfang

1 × Decimator Design DMON-16S
1 × Netzteil für Decimator MD-HX / DMON Quad-Split / DMON-16S / 12G-CROSS
1 × XCase Mini

FAQ

Müssen alle Eingangssignale synchron sein?

Nein. Der DMON-16S verarbeitet auch unabhängige, nicht synchronisierte Quellen.

Kann das Gerät nur als MultiViewer arbeiten?

Nein. Es kann zusätzlich als schneller 16-zu-1-Multiplexer eingesetzt werden.

Sind HDMI und SDI gleichzeitig verfügbar?

Ja. Das konfigurierte MultiViewer-Signal wird über HDMI und SDI ausgegeben.

Kann jedes Fenster individuell angepasst werden?

Ja. Position, Größe und zahlreiche Overlays lassen sich pro Fenster konfigurieren.
