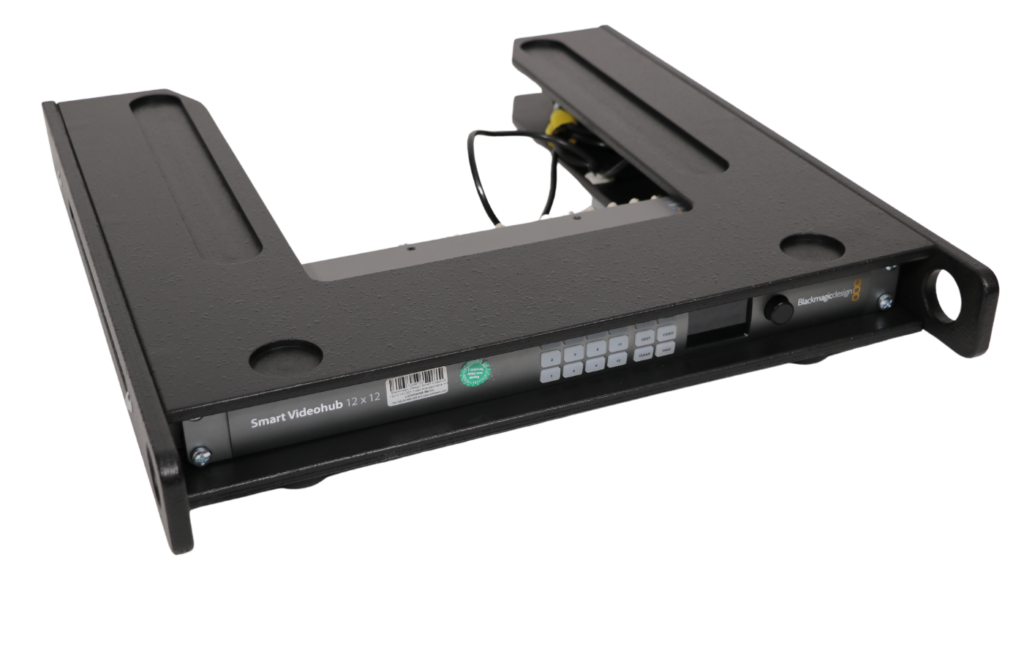

Blackmagic Design Smart Videohub 12×12 HD-SDI Video Kreuzschiene

Die Blackmagic Design Smart Videohub 12x12 ist eine professionelle SDI-Kreuzschiene für kleine Regien, mobile Produktionssysteme, Flypacks und anspruchsvolle Eventproduktionen. Zwölf 6G-SDI-Eingänge lassen sich flexibel auf zwölf 6G-SDI-Ausgänge verteilen. Jeder Eingang kann auf einen oder mehrere Ausgänge geroutet werden, ohne das Videosignal zu skalieren oder zu konvertieren.

Die Kreuzschiene erkennt SD-SDI-, HD-SDI-, 3G-SDI- und 6G-SDI-Signale automatisch. Dadurch können SD, HD, 2K und Ultra HD bis 2160p30 gleichzeitig innerhalb desselben Routers geführt werden. Auch DVB-ASI-Signale werden unterstützt. Da keine Formatkonvertierung stattfindet, muss das angeschlossene Zielgerät das jeweils geroutete Signalformat unterstützen.

Das integrierte 2,2-Zoll-Farbdisplay ermöglicht visuelles Routing direkt am Gerät. Zwölf Quellentasten, sechs Menütasten und ein Drehregler erlauben eine schnelle Bedienung am Frontpanel. Zusätzlich kann die Smart Videohub über Ethernet mit der kostenlosen Blackmagic Videohub Software Control für macOS und Windows gesteuert werden. Eine RS-422-Schnittstelle und das Ethernet Videohub Control Protocol ermöglichen die Einbindung in professionelle Steuerungssysteme.

Alle SDI-Ausgänge verfügen über Re-Clocking zur Regeneration der ausgegebenen Signale. Ein Referenzeingang für Tri-Sync oder Black Burst steht zur Verfügung. Die Crosspoint-Verbindungen bleiben bei einem Stromausfall gespeichert und werden nach dem Einschalten automatisch wiederhergestellt.

Wichtig für den praktischen Einsatz: Dieses Modell ist die Smart Videohub 12x12 ohne „CleanSwitch“. Es besitzt keine Frame-Synchronisation an den Eingängen. Für saubere, bildstörungsfreie Umschaltungen müssen die Quellen deshalb zeitlich synchron beziehungsweise genlockt sein. Die separate Smart Videohub CleanSwitch 12x12 bietet dagegen Re-Synchronisierung auf allen Eingängen.

Technische Daten

Gerätetyp	SDI-Kreuzschiene / Videorouter
SDI-Eingänge	12× 10-Bit SD-SDI, HD-SDI und 6G-SDI (BNC)
SDI-Ausgänge	12× 10-Bit SD-SDI, HD-SDI und 6G-SDI (BNC)
SDI-Datenraten	DVB-ASI, 270 Mbit/s, 1,5G, 3G und 6G
Unterstützte Auflösungen	SD, HD, 2K, Ultra HD bis 2160p30 und DCI 4K bis 25p
Multi-Rate-Support	Automatische Erkennung von SD-, HD- und 6G-SDI; gemischtes Routing verschiedener Formate
Formatkonvertierung	Nein
Video Input Re-Sync	Nein – Quellen müssen für sauberes Umschalten synchronisiert sein
SDI Re-Clocking	Auf allen SDI-Ausgängen
Referenzeingang	Tri-Sync oder Black Burst
Video-Sampling	4:2:2 und 4:4:4
Audio-Sampling	48 kHz / 24 Bit
Farbpräzision	10 Bit 4:2:2 und 4:4:4
Farbraum	YUV oder RGB
Frontpanel	12 Routing-Tasten, 6 Menütasten und Drehregler
Display	Integriertes 2,2-Zoll-Farb-LCD für Video und Menüeinstellungen
Fernsteuerung	RJ45 Ethernet, Blackmagic Videohub Software Control und Ethernet Videohub Control Protocol
Serielle Steuerung	RS-422
Konfiguration / Updates	Frontpanel, Ethernet und USB
Netzausfallschutz	Gespeicherte Crosspoint-Verbindungen werden beim Einschalten wiederhergestellt
Stromversorgung	100–240 V AC über IEC-Netzanschluss
Bauform	19-Zoll-Rack, 1 HE, Tiefe unter 15,2 cm
Gewicht im LichtWerk-Shop	2,0 kg
Betriebstemperatur	0–40 °C
Lagertemperatur	−20–45 °C
Relative Luftfeuchtigkeit	0–90 %, nicht kondensierend

Anwendung

SDI-Signalverteilung bei Live-Events und Konferenzen
Mobile Regien, Flypacks und Ü-Wagen-Setups
Verteilung von Kamerasignalen auf Monitore, Recorder und Bildmischer
Flexible Quellenwahl vor einem ATEM- oder anderen SDI-Bildmischer
Redundantes Recording eines Signals auf mehreren Recordern
Routing von SD-, HD-, 2K-, Ultra-HD- und DVB-ASI-Signalen

Besondere Merkmale

12×12 Routing: Zwölf SDI-Eingänge flexibel auf zwölf SDI-Ausgänge verteilen
6G-SDI: Gemischtes Routing von SD bis Ultra HD 2160p30
Visuelles Routing: Integriertes 2,2-Zoll-Farbdisplay mit Videovorschau und Labels
Direkte Bedienung: Zwölf Routing-Tasten, Menütasten und Drehregler am Frontpanel
Ethernet-Steuerung: Kostenlose Videohub Software Control für macOS und Windows
SDI Re-Clocking: Signalregeneration auf allen Ausgängen
Kompaktes Format: 1 HE und weniger als 15,2 cm tief
Netzausfallschutz: Routing-Verbindungen werden automatisch wiederhergestellt

Lieferumfang

Das LichtWerk-Mietpaket enthält laut Webshop:

1× Blackmagic Design Smart Videohub 12×12
1× Anschlussleitung Schukostecker auf Kaltgerätebuchse
1× Rackmodul 19 Zoll, 1 HE V2

FAQ

Kann die Smart Videohub 12x12 Ultra-HD-Signale routen?

Ja. Obwohl der LichtWerk-Shopname „HD-SDI“ enthält, arbeitet dieses Modell mit 6G-SDI und unterstützt Ultra HD bis 2160p30 sowie DCI 4K bis 25p.

Hat die Smart Videohub 12x12 eine CleanSwitch-Funktion?

Nein. Dieses Modell hat keine Frame-Synchronisation an den Eingängen. Für saubere Umschaltungen müssen die Quellen synchronisiert beziehungsweise genlockt sein. Die separate Smart Videohub CleanSwitch 12x12 besitzt Re-Synchronisierung auf allen zwölf Eingängen.

Kann ein Eingang auf mehrere Ausgänge verteilt werden?

Ja. Ein Eingangssignal kann gleichzeitig auf mehrere Ausgänge geroutet werden, beispielsweise auf einen Bildmischer, mehrere Monitore und Recorder.

Konvertiert die Kreuzschiene unterschiedliche Videoformate?

Nein. Sie routet die Signale ohne Skalierung oder Formatkonvertierung. Das Zielgerät muss das ausgegebene Signalformat unterstützen.

Wie wird die Kreuzschiene gesteuert?

Direkt über das Frontpanel und LCD, per Ethernet mit der Blackmagic Videohub Software Control oder über das Ethernet Videohub Control Protocol beziehungsweise RS-422.

Was ist der Unterschied zur Smart Videohub CleanSwitch 12x12?

Beide Modelle bieten 12×12 6G-SDI-Routing. Die CleanSwitch-Version besitzt zusätzlich Frame-Synchronisation auf allen Eingängen und ermöglicht störungsfreie Umschaltungen zwischen passenden Signalformaten auch bei nicht synchronisierten Quellen.
