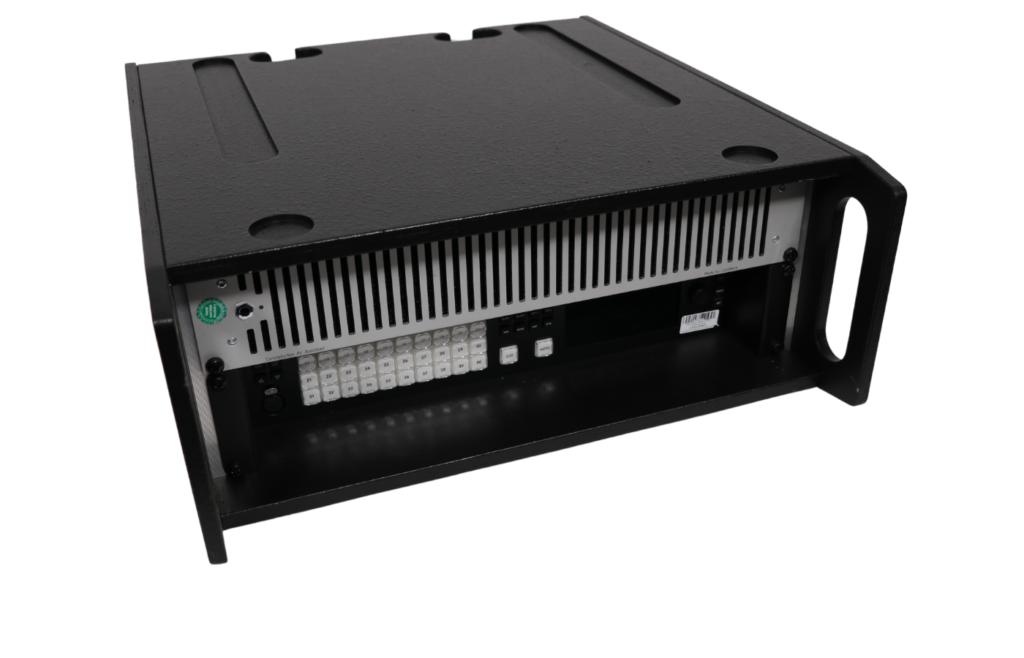

Blackmagic Design ATEM Constellation 8K
Professioneller 4 M/E Live-Produktions-Bildmischer mit 40 12G-SDI-Eingängen (alle mit Standards-Konvertierung), 24 12G-SDI-AUX-Ausgängen, 16 Advanced Chroma Keyers, 4 DVEs, 4 Multiviews, 2 SuperSource-Prozessoren und integriertem 156-Kanal-Fairlight-Audiomischer. Im 8K-Modus werden alle Features zu einem nativen 8K-Switcher kombiniert.
1005619.00
Blackmagic Design ATEM Constellation 8K
- 40 SDI-Eingänge mit Standards-Konvertierung: Jeder Eingang konvertiert Format und Framerate automatisch – keine externen Konverter nötig.
- Native 8K-Fähigkeit: Alle Features kombinieren sich im 8K-Modus zu einem vollwertigen nativen 8K-Switcher mit bis zu 10 Quad-Link-Quellen.
- 156-Kanal Fairlight Audio: Professioneller Audiomischer mit EQ, Dynamik und MADI – Audio-Mixing direkt im Switcher ohne externes Mischpult.
- 2 SuperSource-Prozessoren: Aufwändige Multi-Box-Layouts mit insgesamt 12 DVEs für komplexe Kompositionen.
Blackmagic Design ATEM Constellation 8K
Der Blackmagic Design ATEM Constellation 8K ist der leistungsstärkste Bildmischer der ATEM-Serie und bietet eine enorme Anzahl an Features in einem kompakten 2-HE-Rackgehäuse. Als 4 M/E-Switcher liefert er die Kapazität und Flexibilität für große Multi-Kamera-Produktionen bei Konzerten, Sportevents, Kongressen und Broadcast-Sendungen.
40 12G-SDI-Eingänge mit individueller Standards-Konvertierung pro Eingang ermöglichen den Anschluss von Quellen in verschiedenen Formaten (SD, HD, UHD) ohne externe Konverter. Im 8K-Modus werden jeweils vier Eingänge zu einem Quad-Link-8K-Eingang zusammengefasst, was bis zu 10 native 8K-Quellen ermöglicht. 24 frei routbare 12G-SDI-Ausgänge dienen als AUX-Ausgänge für Programm, Preview, Multiview und beliebige weitere Ziele.
16 ATEM Advanced Chroma Keyers (4 in 8K) ermöglichen komplexe Kompositionen mit Chroma-, Luma- und Pattern-Keying. Vier DVEs liefern frei positionierbare Bild-im-Bild-Effekte, und zwei SuperSource-Prozessoren (zusammen 12 DVEs) erlauben aufwändige Multi-Box-Layouts. Vier unabhängige UHD-Multiview-Ausgänge zeigen bis zu 16 Quellen gleichzeitig und können im 8K-Modus zu einem einzigen 8K-Multiview kombiniert werden.
Der integrierte 156-Kanal-Fairlight-Audiomischer mit 6-Band-EQ, Dynamik (Compressor, Limiter, Gate, Expander) und MADI-Schnittstelle bietet professionelles Audio-Mixing direkt im Switcher. Eingebautes Talkback über 5-Pin-XLR und SDI-Talkback zu Blackmagic-Kameras runden das Kommunikationspaket ab.
Die Steuerung erfolgt über das integrierte Frontpanel mit LCD-Monitor, die kostenlose ATEM Software Control (Mac/Windows) oder optionale ATEM Advanced Panels. Duale redundante Netzteile mit separaten AC-Eingängen gewährleisten höchste Ausfallsicherheit.
Im LichtWerk-Mietpark ist der ATEM Constellation 8K der Flaggschiff-Bildmischer für große Live-Produktionen mit vielen Kameras und komplexen Anforderungen.
Besonderheit des LichtWerk-Exemplars: Das Gerät wurde mit zwei LichtWerk-spezifischen Erweiterungen ausgestattet. Erstens wurde die Belüftung so modifiziert, dass die Luft von vorne nach hinten geführt wird – eine Lösung, die Blackmagic Design inzwischen auch in der neuesten Gerätegeneration übernommen hat und die eine deutlich effizientere Rackkühlung ermöglicht. Zweitens wurde Dante-Konnektivität ergänzt, sodass Audiosignale nicht nur über MADI, sondern auch über das Dante-Netzwerkprotokoll übertragen werden können – ein Feature, das im Standard-ATEM Constellation 8K nicht vorhanden ist.
Technische Daten
| Typ | 4 M/E Live-Produktions-Bildmischer |
|---|---|
| SDI-Eingänge | 40× 12G-SDI (10-Bit, bis 2160p60; 10× 4320p60 im 8K-Modus) |
| Standards-Konvertierung | Auf allen 40 Eingängen (Format + Framerate) |
| SDI-Ausgänge | 24× 12G-SDI AUX (frei routbar) |
| Multiview-Ausgänge | 4× unabhängig (je bis UHD; kombinierbar zu 1× 8K) |
| M/E-Busse | 4 (1 in 8K) |
| Keyer | 16× ATEM Advanced Chroma Keyer (4 in 8K) |
| DVE | 4 (1 in 8K) |
| SuperSource | 2 Prozessoren (zusammen 12 DVEs) |
| Media Player | 4 (60 Stills, bis 400 Frames Animation) |
| Audio-Mixer | Fairlight, 156 Kanäle, 6-Band EQ, Dynamik |

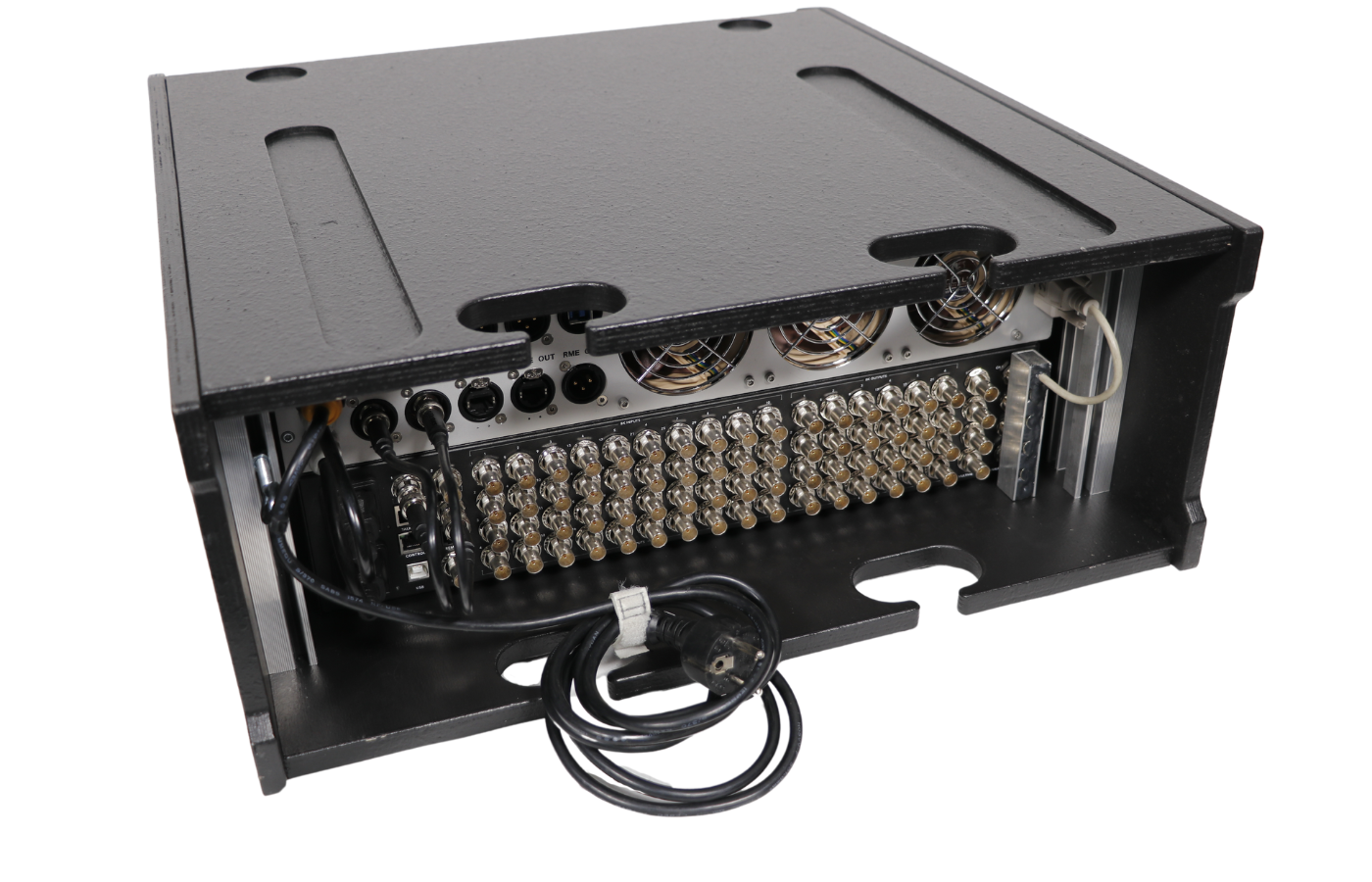

| Audio-Anschlüsse | 2× Balanced 6,3 mm In/Out, 1× MADI In, 2× MADI Out, Dante (LichtWerk-Erweiterung) |
| Talkback | 5-Pin-XLR (Front), SDI-Talkback zu BMD-Kameras |
| Referenz | Tri-Sync / Black Burst |
| Steuerung | Integriertes Frontpanel mit LCD, Ethernet, RS-422, USB 2.0 |
| Stromversorgung | 2× intern (100–240 VAC, redundant) |
| Bauform | 2 HE Rack |
Anwendung
- Große Multi-Kamera-Live-Produktionen bei Konzerten und Festivals
- Broadcast-Events und Fernsehproduktionen
- Sportveranstaltungen mit vielen Kamerapositionen
- Große Firmenveranstaltungen und Galas mit komplexem Bildmix
- IMAG-Produktionen (Image Magnification) bei Kongressen
- 8K-Produktionen und zukunftssichere UHD-Workflows
Besondere Merkmale
- 40 SDI-Eingänge mit Standards-Konvertierung: Jeder Eingang konvertiert Format und Framerate automatisch – keine externen Konverter nötig.
- Native 8K-Fähigkeit: Alle Features kombinieren sich im 8K-Modus zu einem vollwertigen nativen 8K-Switcher mit bis zu 10 Quad-Link-Quellen.
- 156-Kanal Fairlight Audio: Professioneller Audiomischer mit EQ, Dynamik und MADI – Audio-Mixing direkt im Switcher ohne externes Mischpult.
- 2 SuperSource-Prozessoren: Aufwändige Multi-Box-Layouts mit insgesamt 12 DVEs für komplexe Kompositionen.
- Redundante Stromversorgung: Zwei unabhängige Netzteile mit separaten AC-Eingängen für maximale Ausfallsicherheit.
- Kompaktes 2-HE-Design: Trotz enormer Feature-Dichte nur 2 Höheneinheiten – ideal für mobile Produktionen und OB-Vans.
- Front-to-back Belüftung (LichtWerk-Modifikation): Optimierte Luftführung von vorne nach hinten für effiziente Rackkühlung – von Blackmagic inzwischen in der neuesten Gerätegeneration übernommen.
- Dante-Konnektivität (LichtWerk-Erweiterung): Dante-Netzwerkaudio zusätzlich zu MADI – ermöglicht die Integration in moderne Dante-Audioinfrastrukturen ohne externe Konverter.
