Barco S3 4K Screenmanagementsystem
Kompakter und erweiterbarer Event Master-Prozessor von Barco mit 12 Eingangskanälen, 4 Programmausgängen, 4 AUX-Ausgängen und 2 dedizierten Multiviewer-Ausgängen. Native 4K-Verarbeitung mit 12-Bit 4:4:4, Edge-Blending, PiP-Layern und redundanter Stromversorgung im 3-HE-Rackformat.
1004244.00
Barco S3 4K Screenmanagementsystem
- Gleiche Qualität wie E2: Identische Verarbeitungsqualität, Bildqualität und Software – in einem kompakteren 3-HE-Gehäuse.
- Modulares Kartensystem: Feld-austauschbare Ein-/Ausgangskarten für verschiedene Signaltypen (SDI, HDMI, DP) – zukunftssicher und flexibel.
- Edge-Blending: Integriertes Widescreen-Blending mit unabhängiger Steuerung pro Kante für nahtlose Panoramaprojektionen.
- Dual-redundante Stromversorgung: Hotswap-fähige Doppelnetzteile für maximale Ausfallsicherheit bei kritischen Live-Events.
Barco S3 4K Screenmanagementsystem

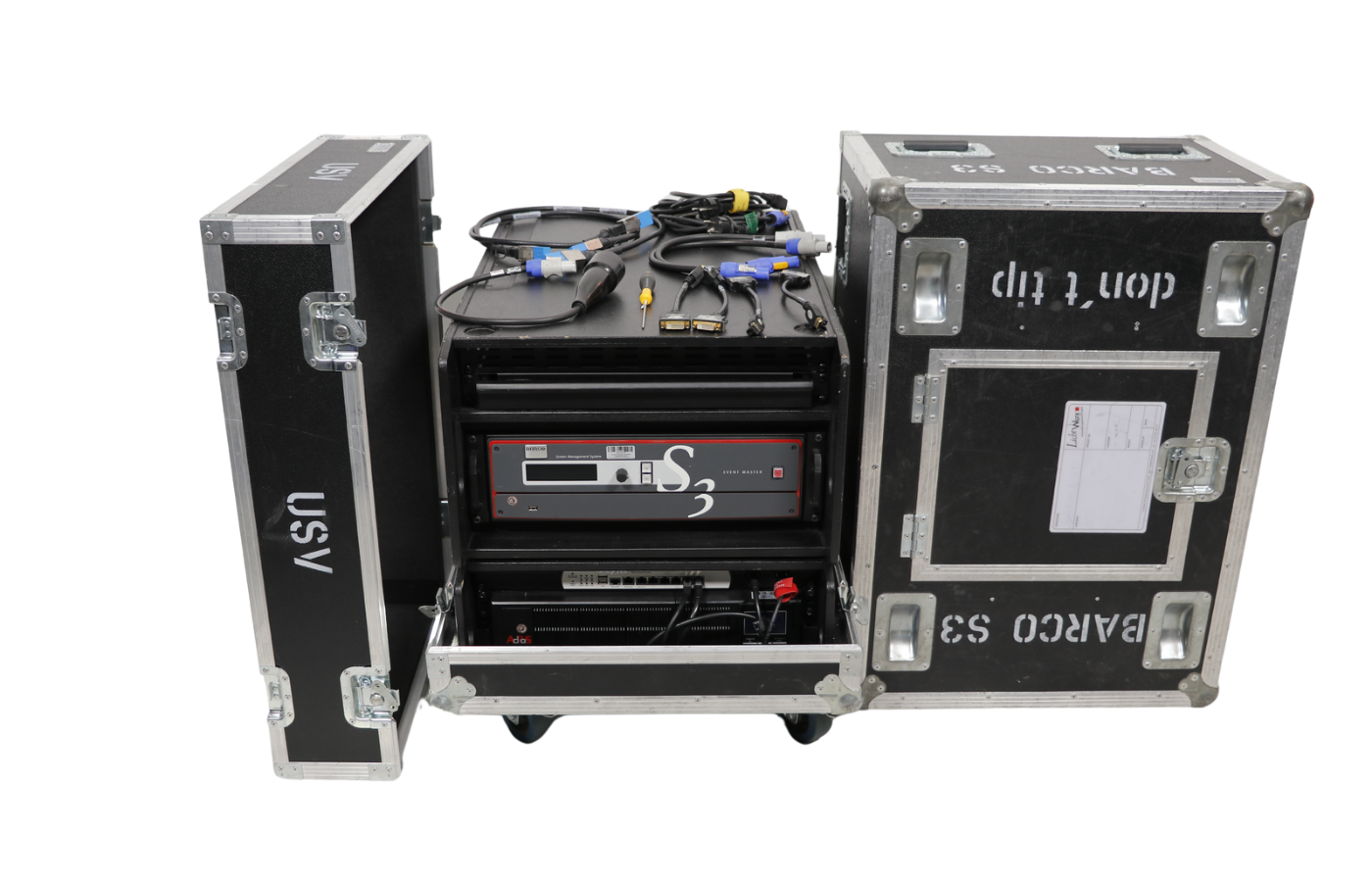

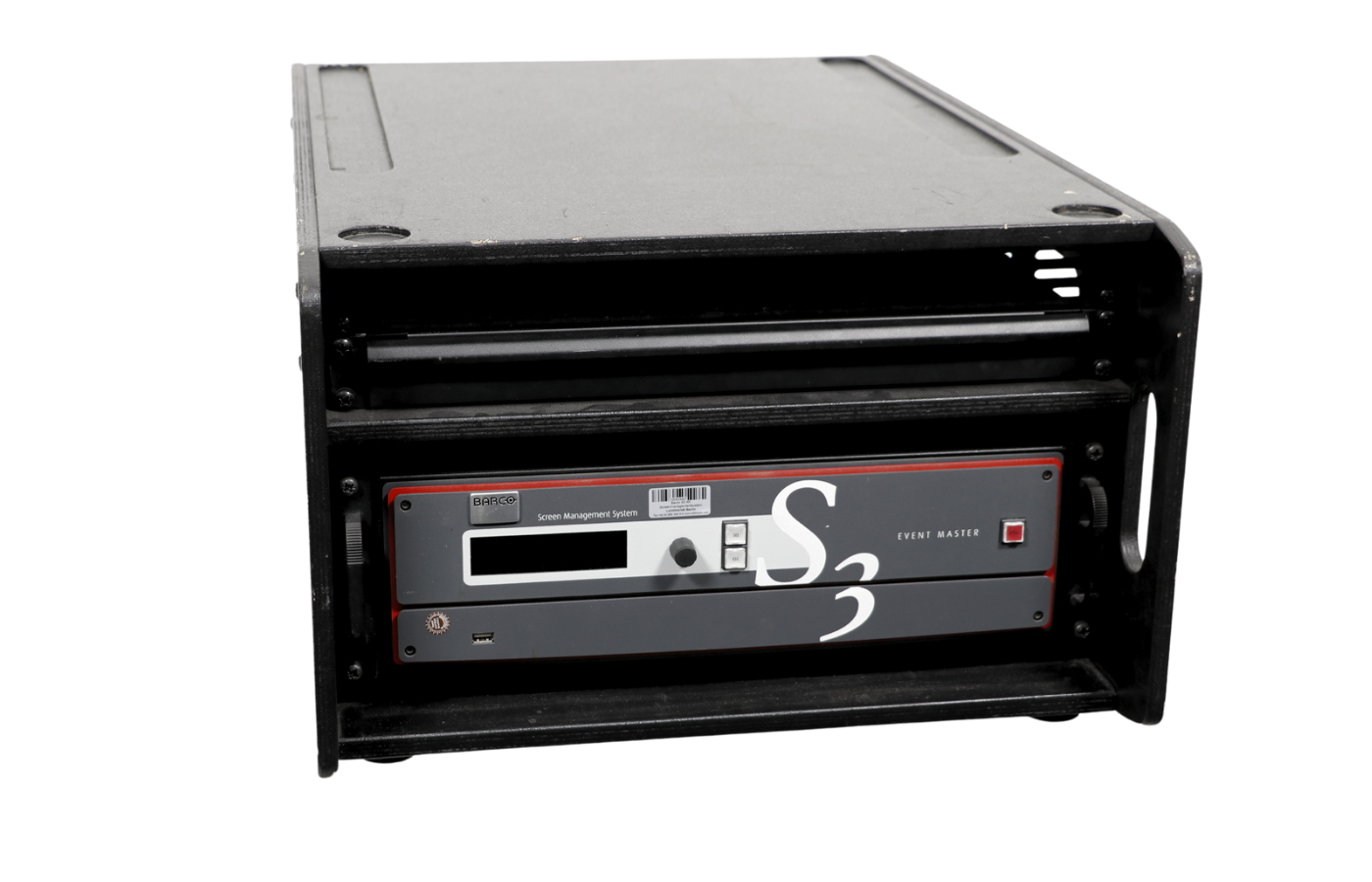

Der Barco S3-4K ist ein leistungsstarkes Screenmanagement-System aus der Event Master-Familie – der kompaktere Partner des Flaggschiffs E2. Das LichtWerk-Exemplar entspricht der S3-4K Tri-Combo Gen 2 Konfiguration (Barco R9010384) und ist mit einer spezifischen Kombination aus HDMI1.4/DP1.1-Eingangskarten und einer Tri-Combo-Eingangskarte sowie einer HDMI2.0-Ausgangskarte, einer Tri-Combo-Ausgangskarte und einem HDMI1.4-Multiviewer-Ausgang bestückt. Mit identischer Verarbeitungsqualität, Bildqualität und Flexibilität bietet der S3 alle Werkzeuge für beeindruckende Live-Erlebnisse in einem robusten, touringtauglichen 3-HE-Gehäuse.
12 Eingangskanäle über drei modulare Eingangskarten nehmen Signale in SD, HD, 3G-SDI, HDMI und DisplayPort entgegen – jede Eingangskarte unterstützt bis zu 4K@60p. Auf der Ausgangsseite stehen 4 Programmausgänge, 4 AUX-Ausgänge und 2 dedizierte Multiviewer-Ausgänge zur Verfügung. Die Ausgänge können als Einzelbildschirme oder als geblendete/getilte Widescreen-Konfigurationen konfiguriert werden, mit unabhängiger Edge-Blending-Steuerung an allen vier Kanten.
Die Verarbeitungsleistung beträgt bis zu 20 Megapixel im Preview/Program-Modus oder 40 Megapixel im reinen Program-Modus. Vier mixbare oder acht einzelne skalierbare PiP/Key-Layer können flexibel auf beliebige Programmausgänge zugewiesen werden. Luma-, Chroma- und Cut&Fill-Keying, Keyframe-basierte PiP-Bewegungen, Borders, Farbeffekte und bis zu 100 Still-Stores in HD (25 in UHD) stehen zur Verfügung.
Für größere Produktionen können bis zu acht S3-4K-Chassis über proprietäre Links verbunden werden – so entstehen Systeme mit bis zu 128 Eingängen und 144 Ausgängen. Auch die Erweiterung über E2- oder EX-Chassis ist möglich. Doppelte, hotswap-fähige Netzteile gewährleisten maximale Ausfallsicherheit.
Im LichtWerk-Mietpark ist der Barco S3 das Flaggschiff-Screenmanagement-System für große Firmenveranstaltungen, Galas, Kongresse und Broadcast-Events, die professionelles Multi-Screen-Management mit Edge-Blending und flexiblem Routing erfordern.
Technische Daten
| Typ | Event Master Screenmanagement-Prozessor |
|---|---|
| Modell | NGS-3U (S3-4K Tri-Combo Gen 2, R9010384) |

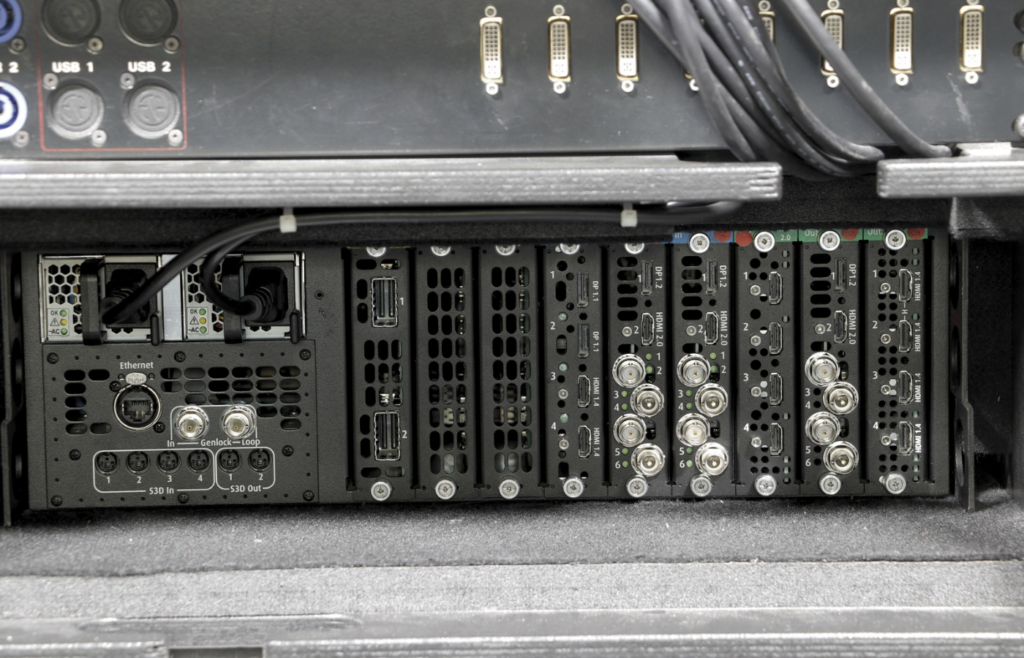

| Eingänge | Über 3 Eingangskarten: 2× HDMI1.4/DP1.1-Karte + 1× TriComboInput-Karte |
| Eingangsformate | 2× HDMI1.4/DP1.1-Karte (je 4 Eingänge), 1× TriComboInput-Karte (4× SD/HD/3G/6G/12G SDI + HDMI + DP) |
| Programmausgänge | 1× HDMI2.0-Ausgangskarte (4× HDMI2.0) + 1× TriComboOutput-Karte (SDI + HDMI + DP) |
| AUX-Ausgänge | Alle Ausgänge können als AUX-Ziele definiert werden |
| Multiviewer-Ausgänge | 1× HDMI1.4-Ausgang (dedizierter Multiviewer) |
| Max. Verarbeitung | 20 Megapixel PVW/PGM, 40 Megapixel PGM-only |
| Farbtiefe | 12 Bit 4:4:4 |
| PiP/Key Layer | 4 mixbare oder 8 einzelne skalierbare Layer |
| Keying | Luma, Chroma, Cut&Fill |
| Edge-Blending | Ja, unabhängig pro Kante |
| Still Stores | Bis 100 HD oder 25 UHD |
| Genlock | Analog Referenz (BNC) mit Loop-Through |
| HDCP | Abhängig von installierten Karten |
| Erweiterung | Bis 8 verlinkte S3-4K-Chassis oder Erweiterung mit E2/EX |
| Steuerung | Event Master Toolset (PC/Mac), EC-Controller, WebUI, Ethernet |
| Stromversorgung | 2× 100–240 VAC, 826 W (dual-redundant, hotswap-fähig) |
| Geräuschpegel | Max. 51,3 dB (Lüfter bei 100 %) |
| Bauform | 3 HE Rack (19") |
| Abmessungen (H × B × T) | 132,6 × 483 × 540 mm (mit Rackgriffen) |
| Gewicht | 24 kg |
Anwendung
- Große Firmenveranstaltungen und Galas mit Multi-Screen-Setups
- Kongresse und Konferenzen mit mehreren geblendeten Projektionsflächen
- Widescreen-Blending und Tiling für Panoramaprojektionen
- Broadcast-Events mit professionellem Quellen-Routing und Keying
- Touring-Produktionen mit erweiterbarem Multi-Chassis-System
- Komplexe AV-Setups mit AUX-Routing und Multiviewer-Monitoring
Besondere Merkmale
- Gleiche Qualität wie E2: Identische Verarbeitungsqualität, Bildqualität und Software – in einem kompakteren 3-HE-Gehäuse.
- Modulares Kartensystem: Feld-austauschbare Ein-/Ausgangskarten für verschiedene Signaltypen (SDI, HDMI, DP) – zukunftssicher und flexibel.
- Edge-Blending: Integriertes Widescreen-Blending mit unabhängiger Steuerung pro Kante für nahtlose Panoramaprojektionen.
- Dual-redundante Stromversorgung: Hotswap-fähige Doppelnetzteile für maximale Ausfallsicherheit bei kritischen Live-Events.
- Skalierbare Architektur: Bis zu 8 verlinkte S3-Chassis für Systeme mit bis zu 128 Ein- und 144 Ausgängen.
- Integrierter Multiviewer: Zwei dedizierte Multiviewer-Ausgänge zeigen alle Quellen, Preview und Programm in frei konfigurierbaren Layouts.
